2684-7600-01-00

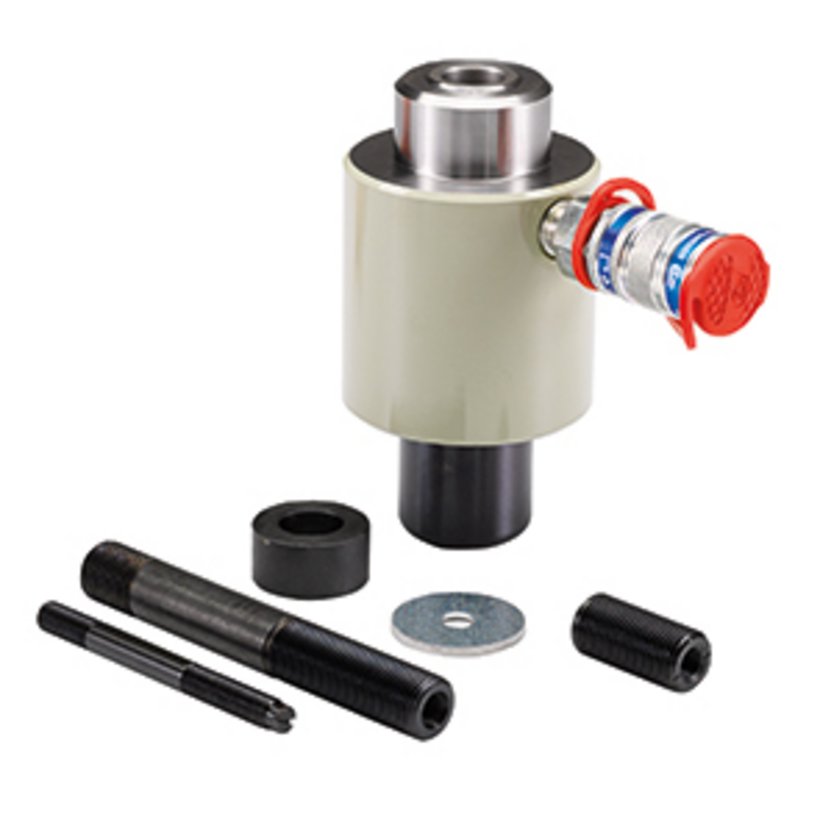

Cylindre hydraulique 19
- Conçue pour les endroits difficilement accessibles
- Perforation max. : ø 120 mm
Description du produit
Pour utilisation des emporte-pièces appartenant à la rubrique "Outillages portables" avec pompe électrohydraulique ou pneumatique-hydraulique häwa
Complètement prêt au branchement avec raccord rapide, disque, entretoise et 2 axes ø 9,5 mm et ø 19 mm
Caractéristiques techniques
-
Référence: 2684-7600-01-00
-
Dimension: Cylindre de perforation : ø 78 x 148 mm
-
Utilisable pour: Emporte-pièce rond jusqu’à ø 120 mm / emporte-pièce carré 92 mm / emporte-pièce rectangulaire jusqu’à 138 mm diagonale
-
Épaisseur de tôle max.: Acier 3 mm / acier inox 2 mm / aluminium 4 mm
-
Gamme de produits: pour outillages portables
-
Implatation d"axe: Filetage 19 mm
-
Poids: 2.7 kg
-
Course du cylindre: 28 mm
Remarque
- Le remplacement du raccord à vis par un embout enfichable au flexible de la pompe hydraulique permet de faire fonctionner ce cylindre avec des pompes manuelles ou à pédale.
- 1 cylindre hydraulique
- 2 axes (axe avec 2 x taraudage ø 9,5 mm et 2 x taraudage 19 mm)
- 1 disque
- 1 entretoise
2623-0828-30-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 28,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
21
2623-0830-50-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0832-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 32 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0832-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 32,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0834-10-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 34,1 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0835-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 35 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0837-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 37 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
29
2623-0838-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 38 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0840-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 40,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0841-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 41,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0843-30-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 43,3 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0845-50-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 45,5 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0847-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 47 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
36
2623-0850-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 50,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0854-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 54 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
42
2623-0856-50-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 56,5 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0860-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 60 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
48
2623-0863-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 63,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0864-40-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 64,4 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0866-60-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 66,6 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0870-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 70 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2623-0875-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 75,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2623-0876-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 76,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2623-0880-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 80 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2623-0882-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 82 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2623-0888-50-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 88,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2623-0892-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 92 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
Ø 19 mm
2623-0810-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 102 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
Ø 19 mm
2623-0811-43-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 114,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
Ø 19 mm
2623-0812-01-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 120 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
Ø 19 mm
2682-0815-20-25
Emporte-pièce rond Plus avec taraudage ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 15,2 mm
Épaisseur de tôle max.
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
9
2682-0816-20-25
Emporte-pièce rond Plus avec taraudage ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 16,2 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2682-0818-60-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 18,6 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
11
2682-0820-20-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 20,2 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
13.5
2682-0820-40-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 20,4 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
13.5
2682-0822-50-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 22,5 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
16
2682-0825-20-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 25,2 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
2682-0828-50-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 28,5 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
21
2682-0830-50-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 30,5 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0832-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 32,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0837-00-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 37 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
29
2682-0840-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 40,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0847-00-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 47 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
36
2682-0850-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 50,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0854-00-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 54 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
42
2682-0860-00-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 60 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
48
2682-0863-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 63,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2623-0812-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 12,2 mm
Épaisseur de tôle max.
Acier 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0812-70-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 12,7 mm
Épaisseur de tôle max.
Acier 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
7
2623-0814-00-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 14 mm
Épaisseur de tôle max.
Acier 1,5 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
ø 9,5 mm
2623-0815-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 15,2 mm
Épaisseur de tôle max.
Acier 1,5 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
ø 9,5 mm
PG
PG
9
2623-0816-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 16,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0817-30-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 17,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0818-60-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 18,6 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
11
2623-0819-00-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
Ø 19 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0820-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 20,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0820-40-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 20,4 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
PG
PG
13.5
2623-0821-30-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 21,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0822-50-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 22,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
PG
PG
16
2623-0823-80-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 23,8 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0824-50-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 24,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0825-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 25,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0827-00-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 27 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0828-50-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 28,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
21
2623-0830-51-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 30,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0832-21-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 32,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0833-30-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 33,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0835-01-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 35 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0838-11-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 38,1 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2682-7816-50-26
Jeu d’emporte-pièces ronds Plus avec emporte-pièces métriques de M16 à M50
Famille de produits
pour outillages portables
Taille
emporte-pièces ronds métriques en mm : ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
ø 9,5 mm / ø 11,1 mm und ø 19 mm
2623-7812-50-00
Jeu d’emporte-pièces ronds avec emporte-pièces métriques de M12 à M50
Famille de produits
pour outillages portables
Dimension diamètre
métrique : emporte-pièces ronds métriques en mm : ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm / ø 19 mm
Variante
sans axes
2683-7812-50-20
Jeu d’emporte-pièces ronds avec emporte-pièces métriques de M12 à M50
Famille de produits
pour outillages portables
Dimension diamètre
métrique : emporte-pièces ronds métriques en mm : ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm / ø 19 mm
Variante
avec axes
2623-7812-30-00
Jeu d’emporte-pièces ronds avec emporte-pièces de PG7 à PG21 + ø 30,5 mm
Famille de produits
pour outillages portables
Dimension diamètre
PG-emporte-pièce rond en PE : 7 ; 9 ; 11 ; 13 ; 16 ; 21 et ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm
Variante
sans axe
2683-7812-30-20
Jeu d’emporte-pièces ronds avec emporte-pièces de PG7 à PG21 + ø 30,5 mm
Famille de produits
pour outillages portables
Dimension diamètre
PG-emporte-pièce rond en PE : 7 ; 9 ; 11 ; 13 ; 16 ; 21 et ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm
Variante
avec axe
2623-7812-60-00
Jeu d’emporte-pièces ronds avec emporte-pièces de PG7 jusqu’à PG48 + ø 30,5 mm
Famille de produits
pour outillages portables
Dimension diamètre
PG-emporte-pièce rond en PE: 7;9;11;13;16;21;29;36;42;48 et ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm / ø 19 mm
Variante
sans axes
2683-7812-60-30
Jeu d’emporte-pièces ronds avec emporte-pièces de PG7 jusqu’à PG48 + ø 30,5 mm
Famille de produits
pour outillages portables
Dimension diamètre
PG-emporte-pièce rond en PE: 7;9;11;13;16;21;29;36;42;48 et ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm / ø 19 mm
Variante
avec axes
2623-0922-20-00
Emporte-pièce carré 22,2
Famille de produits
pour outillages portables
Taille
22,2 x 22,2 mm
Épaisseur de tôle max.
Acier 2 mm + acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0925-40-00
Emporte-pièce carré
Famille de produits
pour outillages portables
Taille
25,4 x 25,4 mm
Épaisseur de tôle max.
Acier 2 mm + acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2683-0945-00-02
Emporte-pièce carré 45
Famille de produits
pour outillages portables
Taille
45 x 45 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0946-00-02
Emporte-pièce carré 46
Famille de produits
pour outillages portables
Taille
46 x 46 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0968-00-02
Emporte-pièce carré 68
Famille de produits
pour outillages portables
Taille
68 x 68 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0992-00-02
Emporte-pièce carré 92
Famille de produits
pour outillages portables
Taille
92 x 92 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2623-0922-30-00
Emporte-pièce rectangulaire 22 x 30
Famille de produits
pour outillages portables
Taille
22 x 30 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Axe pour filetage
ø 9,5 mm
2683-0922-42-11
Emporte-pièce rectangulaire 22 x 42
Famille de produits
pour outillages portables
Taille
22 x 42 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Axe pour filetage
ø 9,5 mm
2683-0925-50-00
Emporte-pièce rectangulaire 25 x 50
Famille de produits
pour outillages portables
Taille
25 x 50 mm
Épaisseur de tôle max.
Acier 2 mm + acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
2683-0946-92-02
Emporte-pièce rectangulaire 46 x 92
Famille de produits
pour outillages portables
Taille
46 x 92 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0936-52-02
Emporte-pièce rectangulaire pour connecteurs lourds
Famille de produits
pour outillages portables
Taille
36 x 52 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0936-65-02
Emporte-pièce rectangulaire pour connecteurs lourds
Famille de produits
pour outillages portables
Taille
36 x 65 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0936-85-52
Emporte-pièce rectangulaire pour connecteurs lourds
Famille de produits
pour outillages portables
Taille
36 x 85,5 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2683-0936-11-22
Emporte-pièce rectangulaire pour connecteurs lourds
Famille de produits
pour outillages portables
Taille
36 x 112 mm
Épaisseur de tôle max.
Acier 3 mm + acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2623-0922-52-01
Emporte-pièce rond avec 2 encoches
Famille de produits
pour outillages portables
Taille
ø 22,5 mm
Épaisseur de tôle max.
Acier 2 mm, acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2683-0000-00-37
Emporte-pièce pour connecteurs MinD / D-Sub / IEEE
Famille de produits
pour outillages portables
nombre de pôles
37
Taille
11,3 x 58,4 mm
Épaisseur de tôle max.
Acier 1,75 mm / acier inox 1 mm / aluminium 2 mm
Axe pour filetage
ø 9,5 mm
2683-0000-00-09
Emporte-pièce pour connecteurs MinD / D-Sub / IEEE
Famille de produits
pour outillages portables
nombre de pôles
9
Taille
11,3 x 19,8 mm
Épaisseur de tôle max.
Acier 1,75 mm / acier inox 1 mm / aluminium 2 mm
Axe pour filetage
ø 9,5 mm
2683-0000-00-50
Emporte-pièce pour connecteurs MinD / D-Sub / IEEE
Famille de produits
pour outillages portables
nombre de pôles
50
Taille
11,3 x 58,4 mm
Épaisseur de tôle max.
Acier 1,75 mm / acier inox 1 mm / aluminium 2 mm
Axe pour filetage
ø 9,5 mm
2683-0920-22-01
Emporte-pièce pour connecteurs cages tournantes
Famille de produits
pour outillages portables
Taille
20,1 x 22,5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Axe pour filetage
ø 9,5 mm
2683-0920-23-01
Emporte-pièce pour connecteurs cages tournantes
Famille de produits
pour outillages portables
Taille
20,2 x 23,1 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Axe pour filetage
ø 9,5 mm
2683-0710-00-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 9,5/9,5 mm
Longueur des vis
72 mm
2684-0711-19-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 11,1/19 mm
Longueur des vis
112 mm
2624-0719-10-01
Pièce de réduction 19-9,5
Famille de produits
pour outillages portables
Filetage
19/9,5 mm
Longueur
40 mm
2622-0719-03-00
Entretoise
Famille de produits
pour outillages portables
Diamètre extérieur
36 mm
Diamètre intérieur
19.5 mm
Longueur
18 mm
2626-7200-20-00
Disque
Famille de produits
pour outillages portables
Diamètre extérieur
40 mm
Diamètre intérieur
10 mm
Épaisseur
3 mm
2622-0719-03-00
Entretoise
Famille de produits
pour outillages portables
Diamètre extérieur
36 mm
Diamètre intérieur
19.5 mm
Longueur
18 mm
2626-7200-20-00
Disque
Famille de produits
pour outillages portables
Diamètre extérieur
40 mm
Diamètre intérieur
10 mm
Épaisseur
3 mm
2623-0710-00-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 9,5/9,5 mm
Longueur des vis
100 mm
2683-0719-00-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 19/19 mm
Longueur des vis
135 mm
Instructions de montage:
Contact
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires électriques et les boîtiers optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ?
Alors, parlez-en tout de suite à votre conseiller personnel häwa.
