2683-0920-22-01

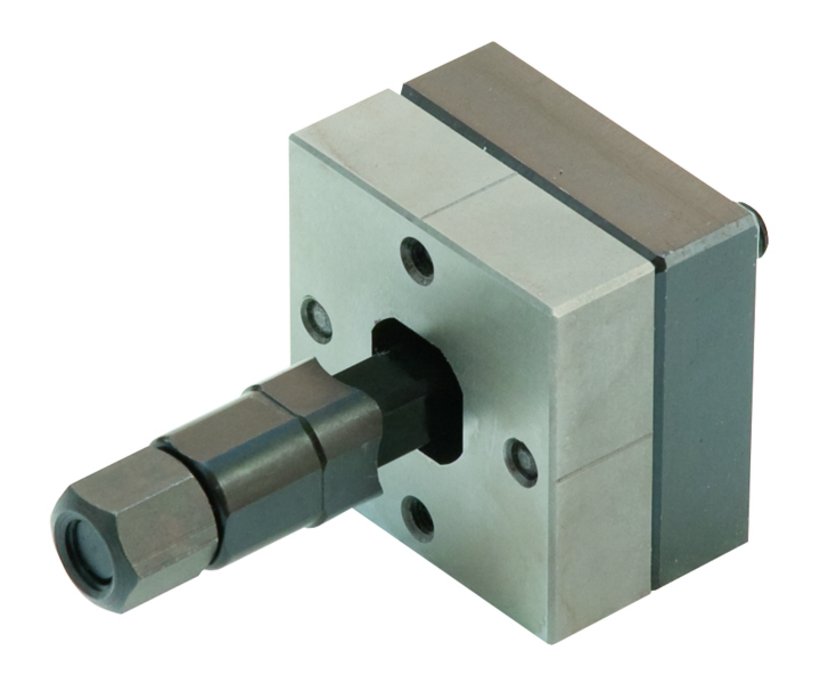

Emporte-pièce pour connecteurs cages tournantes
- Travail économique
Description du produit
Pour la découpe de tourniquets et cages tournantes dans des tôles à l’aide d’une pompe hydraulique.
Ajustage simple grâce aux marquages sur la matrice.
Rapide, propre, sans bavures.
Caractéristiques techniques
-
Référence: 2683-0920-22-01
-
Épaisseur de tôle max.: acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
-
Gamme de produits: pour outillages portables
-
Axe pour filetage: ø 9,5 mm
-
Taille: 20,1 x 22,5 mm
-
Avant trou: 16.2 mm
- 1 emporte-pièce complet comprenant poinçon et matrice + axe avec écrou
2611-7600-01-00
Cylindre hydraulique Power 19
Utilisable pour
Emporte-pièce rond jusqu’à ø 135 mm / emporte-pièce carré 103 mm / emporte-pièce rectangulaire jusqu’à 145 mm diagonale
Épaisseur de tôle max.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
Course du cylindre
40 mm
2611-7600-02-00
Cylindre hydraulique Power 25
Utilisable pour
Emporte-pièce rond jusqu’à ø 185 mm / emporte-pièce carré 140 mm / emporte-pièce rectangulaire jusqu’à 195 mm diagonale
Épaisseur de tôle max.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage M25 x 1,5
Course du cylindre
40 mm
2684-7600-01-00
Cylindre hydraulique 19
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm / emporte-pièce carré 92 mm / emporte-pièce rectangulaire jusqu’à 138 mm diagonale
Épaisseur de tôle max.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
Course du cylindre
28 mm
2622-7200-02-00
Powerman Junior
Variante
sans emporte-pièce rond
Utilisable pour
emporte-pièce rond jusqu’à ø 50,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à une diagonale de 37,5 mm
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Implatation d"axe
Filetage 9,5 mm
2622-7204-02-01
Powerman Junior
Variante
avec jeu d’emporte-pièce rond métrique
Utilisable pour
emporte-pièce rond jusqu’à ø 50,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à une diagonale de 37,5 mm
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Implatation d"axe
Filetage 9,5 mm
2626-7200-01-00
Powerman Vario
Variante
sans emporte-pièce dans coffret métallique
Utilisable pour
Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
2626-7206-01-00
Powerman Vario
Variante
PG1 avec emporte-pièces ronds de PG9-PG21 dans coffret plastique
Utilisable pour
Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
2626-7206-02-00
Powerman Vario
Variante
PG2 avec emporte-pièces ronds de PG9-PG29 dans coffret plastique
Utilisable pour
Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
2626-7207-01-01
Powerman Vario
Variante
avec emporte-pièces ronds métriques de M12-M50 dans coffret plastique
Utilisable pour
Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
2629-7400-00-00
Powerlec Vario Plus
Variante
sans outils de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
Epaisseur matériel
Tôle d’acier jusqu’à 2,0 mm
Acier inoxydable jusqu’à 1,5 mm
Acier inoxydable jusqu’à 1,5 mm
Implatation d"axe
Filetage 19 mm
2629-7400-01-00
Powerlec Vario Plus
Variante
avec jeu d’emporte-pièce rond métrique
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
Epaisseur matériel
Tôle d’acier jusqu’à 2,0 mm
Acier inoxydable jusqu’à 1,5 mm
Acier inoxydable jusqu’à 1,5 mm
Implatation d"axe
Filetage 19 mm
2629-7401-00-00
Powerlec Vario Plus
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
Epaisseur matériel
Tôle d’acier jusqu’à 2,0 mm
Acier inoxydable jusqu’à 1,5 mm
Acier inoxydable jusqu’à 1,5 mm
Implatation d"axe
Filetage 19 mm
2629-7402-00-00
Powerlec Vario Plus
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
Epaisseur matériel
Tôle d’acier jusqu’à 2,0 mm
Acier inoxydable jusqu’à 1,5 mm
Acier inoxydable jusqu’à 1,5 mm
Implatation d"axe
Filetage 19 mm
2684-7100-01-01
Powerman
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm / emporte-pièce carré 92 mm / emporte-pièce rectangulaire jusqu’à 138 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
2685-7200-01-01
Powerman Step
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm / emporte-pièce carré 92 mm / emporte-pièce rectangulaire jusqu’à 138 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Implatation d"axe
Filetage 19 mm
2623-0712-12-00
Axe + écrou pour emporte-pièce pour connecteur
Famille de produits
pour outillages portables
Axe pour filetage
9,5 mm/M12
Longueur des vis
124 mm
Pièce moulée
VK 12x12 mm avec rainure
Ouverture de clé écrou
18 mm
Instructions de montage:
Données CAD et autres formats de fichiers:
