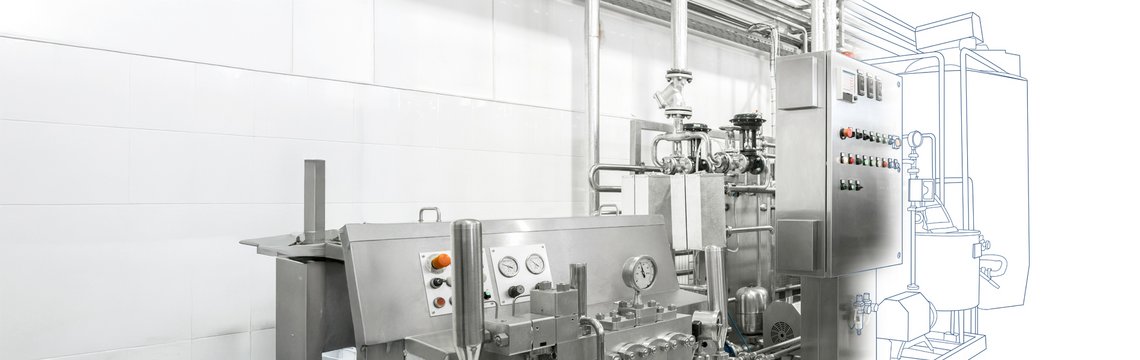

Des solutions sur mesure pour l'industrie chimique
Dans l'industrie chimique, les coffrets et les armoires de commande sont bien plus que de simples enveloppes de protection : ils constituent un élément essentiel de toute installation de traitement. Les acides, les bases, les solvants et les atmosphères corrosives attaquent des matériaux qui, dans d'autres contextes, résisteraient pendant des années. À cela s’ajoutent les contraintes mécaniques dues aux vibrations des tuyauteries, aux gradients de température au niveau des réacteurs et aux procédés de nettoyage agressifs utilisés lors du nettoyage des installations.
La conséquence pour le choix des boîtiers est claire : les matériaux standard sont à exclure. Ce qui est déterminant, ce sont des matériaux résistants aux produits chimiques, l’indice de protection adapté à la zone concernée de l’installation – et un fabricant qui connaît ces différences.
häwa développe et fabrique précisément ces solutions : pré-assemblées mécaniquement selon vos plans, dans des matériaux réellement compatibles avec vos fluides de process, et accompagnées de conseils qui vous guident dans le choix des matériaux – avant qu’un coffret inadapté ne se transforme en un investissement erroné et coûteux.
Nous contacter dès maintenant
Faites-nous part de vos besoins. Notre conseiller technique se fera un plaisir de vous contacter rapidement.
Nous sommes là pour vous conseiller !
Indices de protection pour le secteur chimique : utiliser correctement les indices IP
Dans le secteur chimique, le choix d'un indice de protection conforme à la norme CEI 60529 est déterminant pour la durée de vie des équipements de commande. La poussière, les projections d'eau, les produits de nettoyage et les vapeurs peuvent endommager durablement les composants électroniques si le coffret n'offre pas le degré de protection adéquat.
La constance plutôt que le compromis

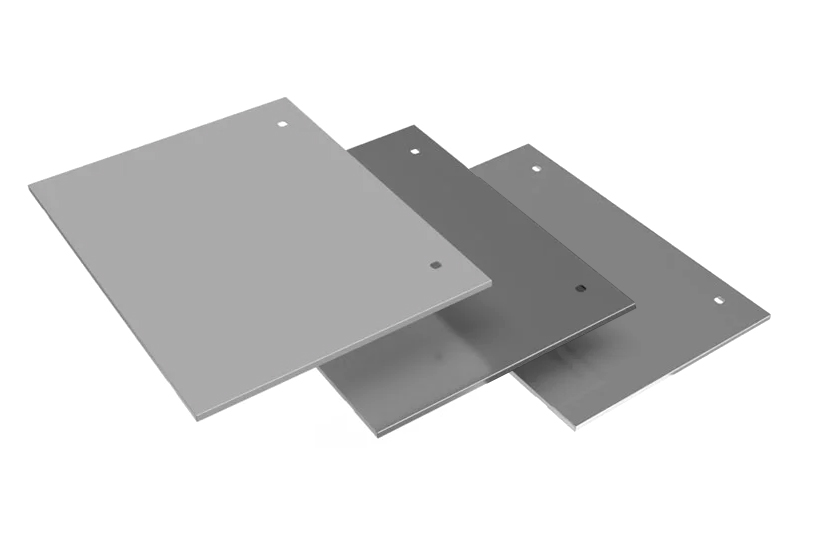

Le choix du matériau détermine la longueur pendant laquelle un coffret fonctionnera de manière fiable sous l'effet d'agressions chimiques. häwa propose tous les matériaux pertinents auprès d'un seul et même fournisseur – adaptés à vos fluides de process, à vos conditions environnementales et à vos exigences en matière de nettoyage.
Acier inoxydable V4A (1.4404 / AISI 316L)
Résistant aux chlorures, aux fluides chlorés et aux substances fortement oxydantes. Finition lisse, facile à nettoyer. Idéal lorsque la résistance chimique et la robustesse mécanique sont tout aussi importantes l’une que l’autre. Plus performant que le V2A face aux produits de nettoyage chlorés et aux atmosphères salines.
Acier inoxydable V2A (1.4301 / AISI 304)
Solution standard robuste et résistante à la corrosion pour les environnements chimiques moins agressifs. Bon rapport qualité-prix pour les zones chimiques générales, les salles de contrôle et les installations extérieures sans fluides chlorés.
Aluminium (anodisé)
Léger, conducteur thermique, résistant à de nombreux produits chimiques organiques. Convient aux coffrets de commande sur machines, aux applications mobiles et aux zones sans acides ni alcalis forts. La finition anodisée offre une protection supplémentaire contre la corrosion.
Acier revêtu de poudre
Pour les zones peu exposées aux agressions chimiques, telles que les salles de contrôle, les locaux d’armoires électriques et les zones sèches. Économique, disponible en couleurs spéciales (RAL), résistant aux contraintes mécaniques.
et demandez un conseil !
Autres solutions häwa pour l'industrie chimique
häwa propose bien plus qu’un simple coffret : du système de coffret électrique entièrement pré-assemblé aux bras de support et pupitres de commande, jusqu'à la solution de climatisation intégrée. Tout provient d’un seul et même fournisseur, et tous les éléments sont parfaitement coordonnés.

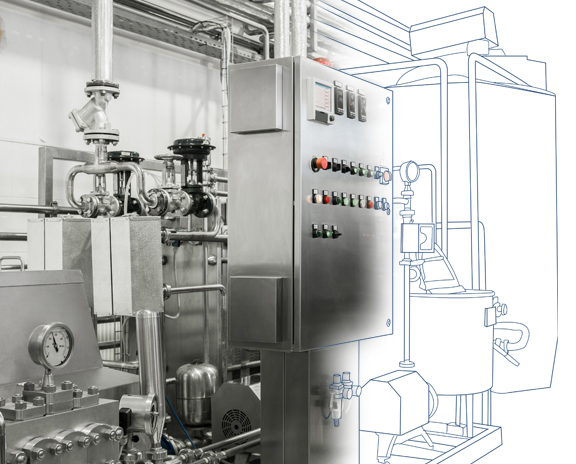

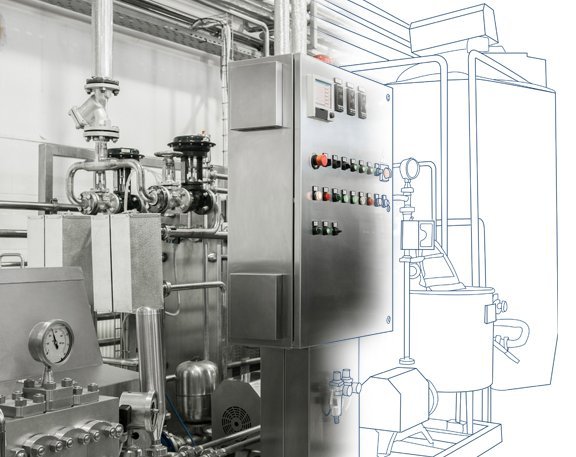

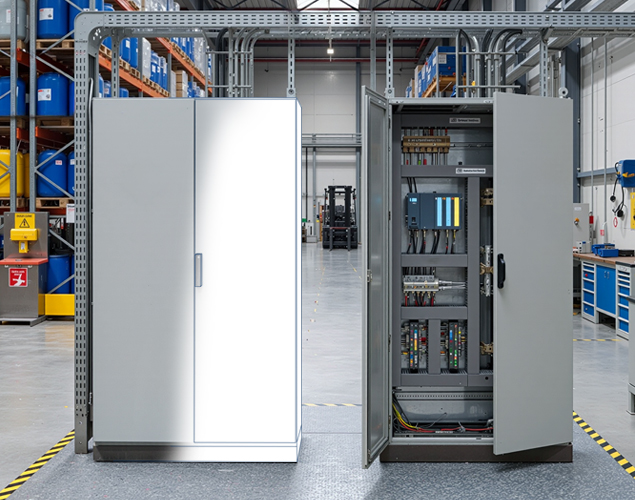

Systèmes d'armoires : résistants aux produits chimiques, préassemblés, conformes aux normes
Armoires de commande, cellules et armoires murales en acier ou en acier inoxydable – pré-assemblées mécaniquement selon vos documents techniques. häwa se charge des découpes, des passages de câbles, des rails de montage et du système de mise à la terre avant l'installation des composants électroniques. Cela permet de réduire considérablement le travail de montage et de limiter les sources d'erreurs.
Vos avantages en bref :
- Acier inoxydable V4A pour les environnements contenant du chlorure et les atmosphères corrosives
- Pré-assemblé mécaniquement – moins d'efforts lors de la construction de l'armoire électrique
- Dimensions spéciales et gabarits de découpe sur mesure disponibles sur demande
- Indices de protection IP54 jusqu'à IP69K – sélectionnables en fonction des exigences de nettoyage
- Homologation UL pour les projets internationaux disponible sur demande
Boîtiers d'appareils de terrain et boîtiers à bornes pour l'instrumentation de processus
Sur les tuyauteries, les réservoirs et les composants d'installation, les instruments de process sont montés directement au contact du fluide. häwa propose des boîtiers à bornes, des coffrets muraux et des boîtiers de terrain en version résistante aux produits chimiques : peu encombrants, faciles à entretenir et dotés des indices de protection requis pour chaque domaine d'application.
Applications typiques :
- Boîtiers à bornes pour les raccordements d'instrumentation sur les réservoirs et les tuyaux
- Boîtiers de jonction pour câbles multiconducteurs au niveau du terrain
- Coffrets muraux pour les postes de commande locaux situés directement sur l'installation
Boîtiers de protection pour transmetteurs de pression, sondes de température et appareils d'analyse

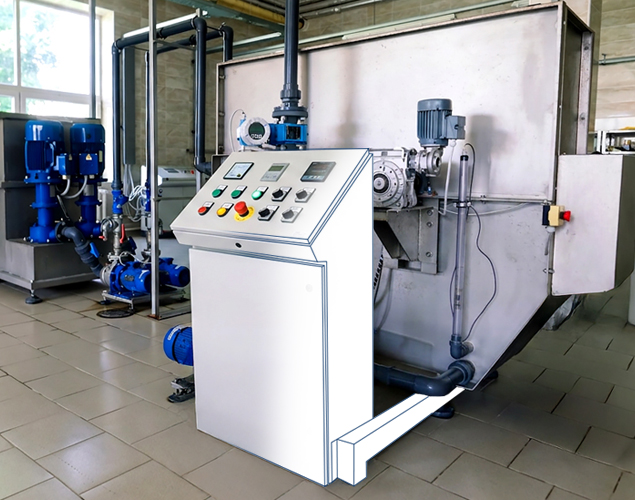

Systèmes de bras de support et pupitres de commande pour installations chimiques
Dans les installations de production et de traitement, les opérateurs ont besoin d'un accès direct et ergonomique aux systèmes de commande et de visualisation. Les systèmes de bras de support et les pupitres de commande häwa permettent de positionner les écrans, claviers et éléments de commande exactement là où ils sont nécessaires : ils sont orientables, réglables en hauteur et disponibles dans une version résistante aux produits chimiques.
Applications typiques :
- Panneaux de commande sur les stations de remplissage et de dosage
- Postes de visualisation pour les systèmes de contrôle des processus (DCS/SCADA)
- Postes de commande mobiles sur roulettes pour une configuration flexible des installations
- Postes de commande locaux directement au niveau des réacteurs ou des cuves
Climatisation : des températures stables, même dans des environnements difficiles
Les installations chimiques fonctionnent souvent à des températures ambiantes élevées, sous un fort rayonnement thermique ou dans des conditions climatiques variables. häwa fournit des solutions de climatisation sur mesure qui maintiennent de manière fiable la température à l'intérieur des armoires de commande dans la plage de fonctionnement sûre des composants électroniques.
Options de climatisation pour le secteur chimique :
- Ventilateurs à filtre et échangeurs thermiques pour les zones sèches
- Climatiseurs pour les pertes de puissance élevées (par ex. convertisseurs de fréquence, disjoncteurs)
- Systèmes de chauffage pour les installations extérieures et les zones froides
- Régulateurs d'humidité pour éviter la condensation dans les environnements de processus humides
- Solutions combinées de chauffage/refroidissement pour un fonctionnement extérieur tout au long de l'année
FAQ
R : Pour les applications impliquant de l'acide chlorhydrique (HCl) ou des fluides chlorés, häwa recommande l'acier inoxydable V4A (matériau 1.4404 / AISI 316L). L'acier V2A standard (1.4301) est nettement moins résistant aux chlorures : la corrosion par piqûres et la corrosion interstitielle sont des types de dommages typiques. Le V4A est particulièrement adapté aux applications exigeant en outre une robustesse mécanique. La recommandation concrète concernant le matériau dépend de la concentration, de la température et de la durée d'exposition ; häwa se fera un plaisir de vous conseiller en fonction de votre liste de fluides.
R : Cela dépend de l'intensité du nettoyage. Pour les zones nécessitant un simple rinçage ou un nettoyage par pulvérisation, l'indice IP65 est généralement suffisant. En cas d'utilisation d'un jet d'eau dirigé (tuyau d'arrosage ou nettoyeur haute pression à basse pression), nous recommandons l'indice IP66. Pour le nettoyage à haute pression à plus de 80 bars environ et/ou à des températures supérieures à 60 °C, l'indice IP69K est requis. Notre équipe de conseillers vous aide à déterminer l'indice de protection qui convient à votre processus de nettoyage spécifique.
R : Oui, c'est l'un des principaux atouts de häwa. À partir de vos documents (plans d'implantation, listes de câbles, gabarits de découpe), häwa réalise la fabrication mécanique de l'armoire : fraisage des découpes, installation des passages de câbles, pose des rails de montage, mise en œuvre du système de mise à la terre. L’armoire vous est livrée entièrement préparée ; il ne reste plus qu’à y installer les composants électroniques. Cela permet de gagner un temps considérable lors du montage et de réduire les sources d’erreurs sur le chantier.
R : La norme IP66 assure une protection contre les jets d'eau puissants provenant de toutes les directions – elle convient à l'arrosage au tuyau et au nettoyage à haute pression classique. La norme IP69K va bien plus loin : le coffret résiste à un nettoyage à la vapeur à haute pression pouvant atteindre 100 bars à 80 °C. La norme IP69K est toujours requise lorsque l'on utilise des nettoyeurs haute pression ; c'est la norme dans la chimie humide, dans les zones soumises à des procédures CIP et dans les secteurs soumis à des règles d'hygiène strictes. Pour tous les autres domaines de la chimie où l'on procède à un nettoyage normal au tuyau d'arrosage ou par pulvérisation, la norme IP66 suffit généralement.
