3331-1010-30-07

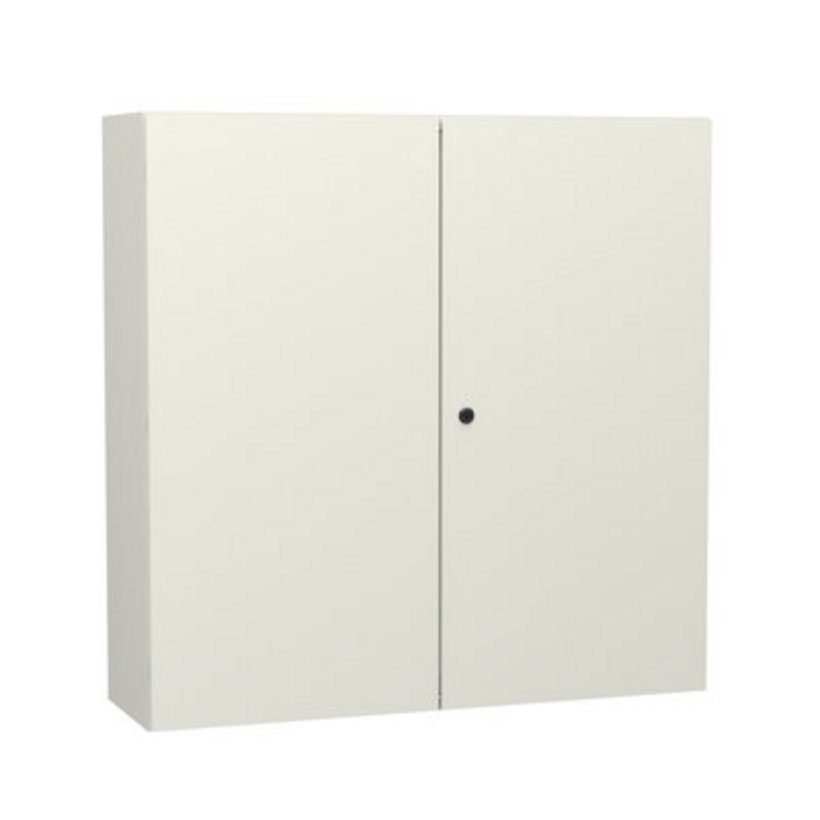

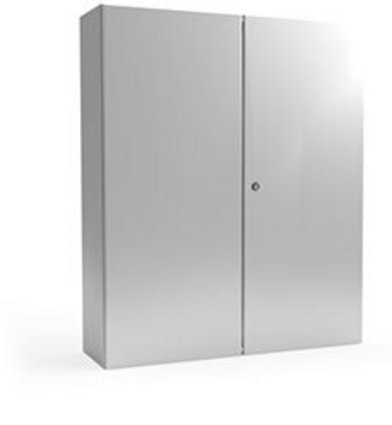

Coffret mural série 33, en tôle d'acier 2 portes
- Indice de protection IP55
- Charnière dissimulée à 180
- Cadre robuste de 26,5 mm de largeur
- Fente de porte étroite
- Accessoires du système flexibles
- Agréments : cULus
Description du produit
Coffret mural à deux portes recouvrantes. Au choix avec ou sans platine de montage.
Mise à la terre selon DIN EN 61439-1, goujons M6x16 sur porte et corps de coffret.
Grâce aux bords doublement rabattus et à une fente de porte étroite, les particules de poussière et l’eau ne peuvent pas pénétrer dans le coffret lors de l’ouverture de la porte.
Porte avec joint d’étanchéité injecté, porte droite recouvrante, modification possible par changement de portes.
Charnières invisibles, en tôle d’acier, angle d’ouverture 180°.
Fermeture : serrure à trois points, axe standard double-barre 3 mm.
Portes équipées des deux côtés d’un cadre de renfort et de fixation avec perçages de fixation Ø 4.2 mm tous les 25 mm.
Sol avec plaques d'entrée de câbles extérieures, affleurant le coffret, en tôle d'acier (dimensions 1 : L x l : 355 x 155 mm, surface utile : 325 x 125 mm ; dimensions 2 : L x l : 555 x 155 mm, surface utile 525 x 125 mm). La fixation s'effectue à l'aide de vis Gefu M4 avec Torx T20.
Platine de montage à bords rabattus, vissée sur le panneau arrière.
Fixation murale : panneau arrière avec 4 perçages 9 mm pour le montage de pattes de fixation.
Caractéristiques techniques
-
Référence: 3331-1010-30-07
-
Variante: sans platine de montage
-
Matériau: Tôle d’acier
-
Largeur: 1000 mm
-
Épaisseur: 1000 mm
-
Profondeur: 300 mm
-
Poids: 47.76 kg
-
Nombre de: Plaque des câbles : 2
-
Taille de la plaque d’entrée de câbles: taille 1
-
Epaisseur de tôle: Corps: 1,5 mm
Porte: 2 mm -
Profondeur de montage maxi.: T-24 mm
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: Revêtement poudre RAL 7035, structuré
-
Fermeture: boîtier en matière plastique, axe de fermeture : GDZn noir
came : zinguée -
Agrément: cULus
-
Indice de protection: IP55
Type 1, 2, 5, 12 -
Platine de montage à bords rabattus: 0
Remarque
- Fermeture par poignée compacte 3070-0908-00-01 (pour demi cylindre ). Autres modifications sur demande.
- Coffret avec platine de montage (livrée séparément) et ses pièces de fixation, jeu de fixation pour le raccordement de mise à la terre, ainsi qu'une clé.
- avec plaques d'entrée de câbles.
