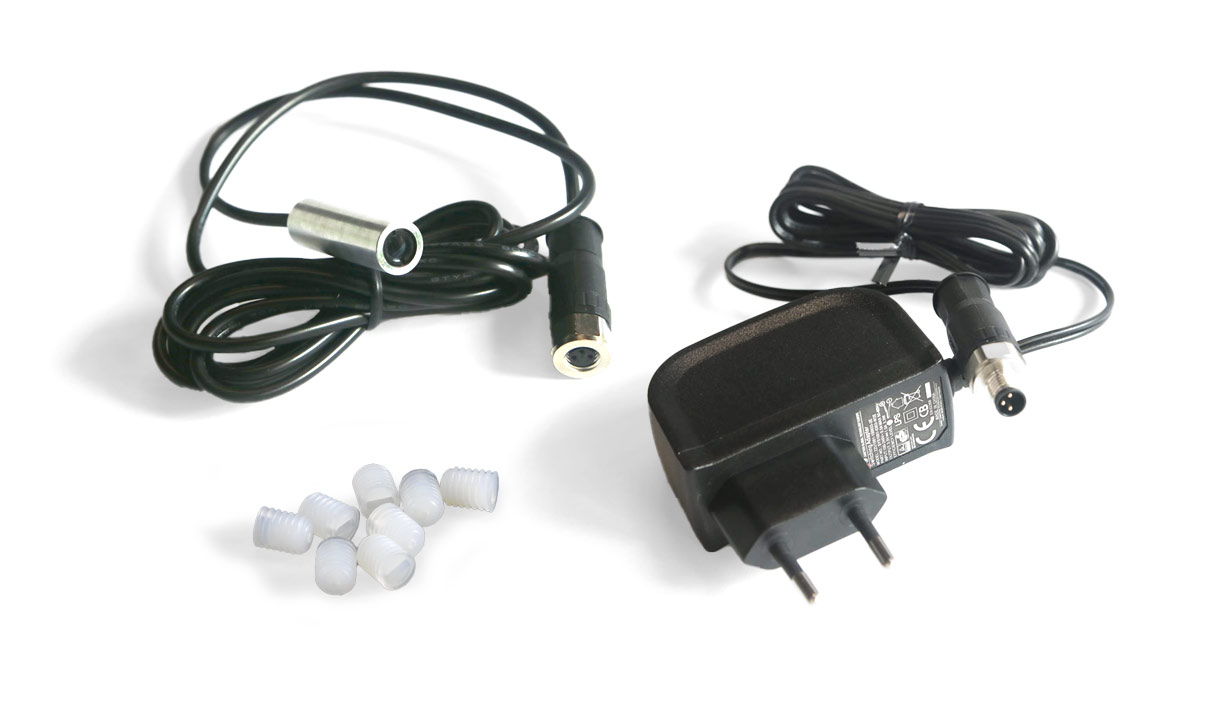

Kit de rééquipement laser

2662-7105-80-04

Kit de rééquipement laser

  • Affichage optique du centre de perforation

Description du produit

Kit de rééquipement d’un affichage du centre de perforation comprenant module de diodes à laser et un bloc secteur. Condition nécessaire : prise 230 Volt et cylindre hydraulique conçu et adapté à cet effet.

Longueur totale du câble: 2,9 m.

Caractéristiques techniques

  • Référence: 2662-7105-80-04
  • Gamme de produits: pour équipements d’atelier
  • Tension de service: 3 V DC
  • Version: Module laser à point
  • Raccordement électrique: 230 V / 50 Hz
  • Utilisation: Quick-Press 300 / Quick-Press 400 / Maxi-Press 500
  • Classe laser: 2

Remarque

  • Convient pour cylindres avec numéro de série RZ.12.xxx et RZ.13.xxx.
  • Pour le montage par le client.
  • Avec un fonctionnement au laser, il faudra enlever les pointes de centrage des outils de perforation et les adaptateurs.
  • 1 module de diodes à laser, 1 bloc secteur avec pièces de fixation et instructions de montage
Vis sans tête en plastique M5x6
2600-2000-20-02
Vis sans tête en plastique M5x6
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération
Aide au réglage laser
2600-2000-30-00
Aide au réglage laser
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300/400 et Maxi-Press 500
Quick-Press 300 hydraulique
2662-7205-00-01
Quick-Press 300 hydraulique
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
Quick-Press 300 hydraulique avec affichage du centre de perforation
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
Module laser à point
2600-2000-00-04
Module laser à point
Famille de produits
pour équipements d’atelier
Version
Module laser à point
Tension d'entrée requise
3 V DC
Classe laser
2
Vis sans tête en plastique M5x6
2600-2000-20-02
Vis sans tête en plastique M5x6
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération
Bloc secteur 3V DC
2600-2000-60-04
Bloc secteur 3V DC
Famille de produits
pour équipements d’atelier
Version
Module laser à point
La tension de sortie
3 V DC
Raccordement électrique
230 V / 50 Hz
