2600-2000-30-00

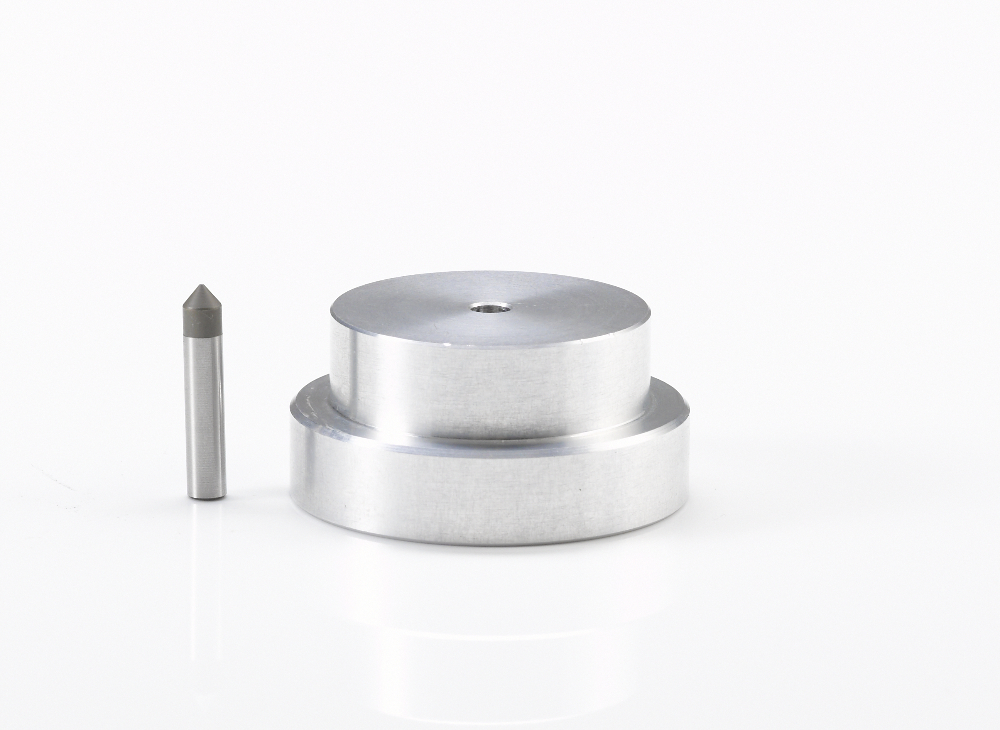

Aide au réglage laser
Description du produit
Dispositif pour l'alignement simple des modules de diodes laser dans les cols de cygne häwa.
Applicable pour des cols de cygne avec support pour des matrices ø 40 mm ou ø 50 mm.
Caractéristiques techniques
-
Référence: 2600-2000-30-00
-
Gamme de produits: pour équipements d’atelier
-
Version: pour Quick-Press 300/400 et Maxi-Press 500
Remarque
- Vous trouverez plus de détails sur l'application dans le fichier "Alignement du centre de perforation laser" sous téléchargements.
- Dispositif d’alignement laser avec broche (jointe)

2643-7106-00-00
Maxi-Press 500
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Porte-poinçon
ø 20 mm
Profondeur d’usinage
500 mm

2662-7205-00-01
Quick-Press 300 hydraulique
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm

2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm

2665-0000-10-00
Quick-Press 400
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2,5 mm / acier inox 1,75 mm / aluminium 3 mm
Porte-poinçon
ø 20 mm
Profondeur d’usinage
400 mm

2662-7105-80-04
Kit de rééquipement laser
Famille de produits
pour équipements d’atelier
Version
Module laser à point
Tension de service
3 V DC
Raccordement électrique
230 V / 50 Hz
Classe laser
2

2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
Instructions de montage:
