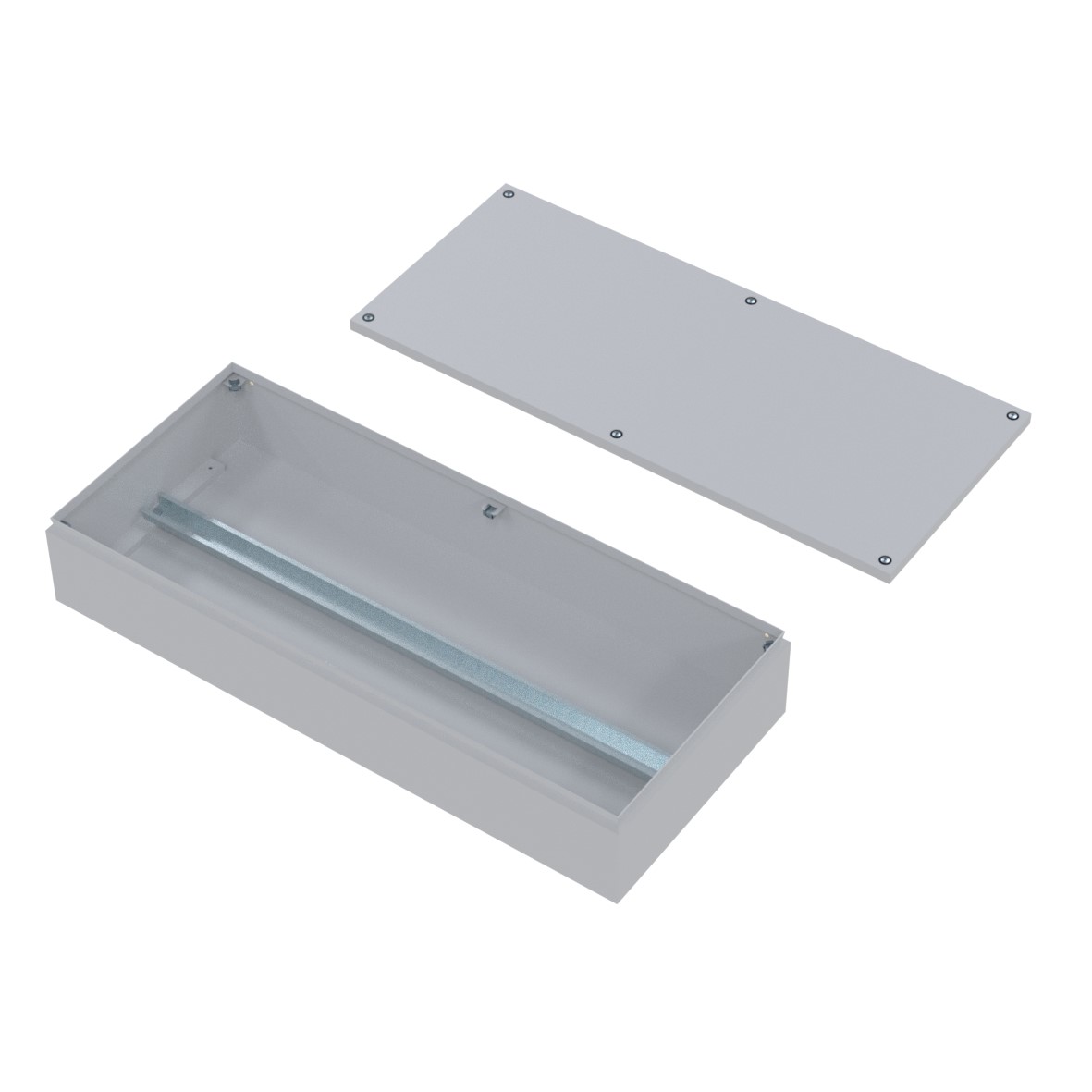

Boîtier à bornes type K12 en tôle d’acier

2412-7030-12-37

Boîtier à bornes type K12 en tôle d’acier

  • Indice de protection IP66
  • Vis imperdables pour couvercle
  • Écrous clips amovibles
  • Profilé symétrique inclus
  • Agréments : cULus

Description du produit

Boîtier à bornes destiné à la protection optimale de systèmes de câblages.

Raccordement à la terre selon DIN EN 61439-1, goujons M5x10 sur couvercle et corps.

Bords rabattus 9 mm.

Couvercle avec joint d'étanchéité injecté.

Couvercle vissé avec vis imperdables et écrous clips amovibles.

Système de montage : profilés symétriques jusqu'à une longueur de boîtier de 499 mm DIN EN 60715, 35 mm x 7,5 mm, à partir d'une longueur de boîtier de 500 mm DIN EN 60715, 35 mm x 15 mm.

Caractéristiques techniques

  • Référence: 2412-7030-12-37
  • Matériau: Tôle d’acier
  • Largeur: 300 mm
  • Profondeur: 120 mm
  • Longueur: 700 mm
  • Nombre de: Vis du couvercle : 6
  • Epaisseur de tôle: 1,5 mm
  • Raccordement du conducteur de protection: selon DIN EN 61439-1
  • Finition: Revêtement poudre RAL 7035, structuré
  • Indice de protection: IP66
    Type 1, 12, 13; En option : Type 2, 5, 3, 3R, 4
  • Agrément: cULus
  • Avec 6 vis de couvercle: 0
  • Boîtier à bornes avec couvercle et profilé symétrique monté
Charnières-étriers
2408-7201-15-04
Charnières-étriers
Matériau
Tôle d'acier 1,5 mm
Finition
zinguée
Plus d'informations sur
Platine de montage
2408-7030-00-12
Platine de montage
Largeur
255 mm
Hauteur
685 mm
Plus d'informations sur
Profilés symétriques
2462-0402-06-91
Profilés symétriques
Longueur
691 mm
Variante
DIN 60715 35x15mm, épaisseur 1,5 mm
Plus d'informations sur
Profilés symétriques
2462-0502-06-91
Profilés symétriques
Longueur
691 mm
Variante
DIN EN 60715 35x7,5 mm, épaisseur 1 mm
Plus d'informations sur
Enregistrer en PDF Enregistrer en PDF Demande directe
Boîtier à bornes type K12 en tôle d’acier
Boîtier à bornes type K12 en tôle d’acier
Boîtier à bornes destiné à la protection optimale de systèmes de câblages.
Raccordement à la terre selon DIN EN 61439-1, goujons M5x10 sur couvercle et corps.
Bords rabattus 9 mm.
Couvercle avec joint d'étanchéité injecté.
Couvercle vissé avec vis imperdables et écrous clips amovibles.
Système de montage : profilés symétriques jusqu'à une longueur de boîtier de 499 mm DIN EN 60715, 35 mm x 7,5 mm, à partir d'une longueur de boîtier de 500 mm DIN EN 60715, 35 mm x 15 mm.
Retenir
2412-1515-12-37
150 mm
150 mm
120 mm
2412-2015-12-37
150 mm
200 mm
120 mm
2412-2020-12-37
200 mm
200 mm
120 mm
2412-2515-12-37
150 mm
250 mm
120 mm
2412-3015-12-37
150 mm
300 mm
120 mm
2412-3020-12-37
200 mm
300 mm
120 mm
2412-3030-12-37
300 mm
300 mm
120 mm
2412-3515-12-37
150 mm
350 mm
120 mm
2412-4015-12-37
150 mm
400 mm
120 mm
2412-4020-12-37
200 mm
400 mm
120 mm
2412-4030-12-37
300 mm
400 mm
120 mm
2412-4040-12-37
400 mm
400 mm
120 mm
2412-5015-12-37
150 mm
500 mm
120 mm
2412-5020-12-37
200 mm
500 mm
120 mm
2412-5030-12-37
300 mm
500 mm
120 mm
2412-5040-12-37
400 mm
500 mm
120 mm
2412-6015-12-37
150 mm
600 mm
120 mm
2412-6020-12-37
200 mm
600 mm
120 mm
2412-6030-12-37
300 mm
600 mm
120 mm
2412-6040-12-37
400 mm
600 mm
120 mm
2412-7015-12-37
150 mm
700 mm
120 mm
2412-7020-12-37
200 mm
700 mm
120 mm
2412-7040-12-37
400 mm
700 mm
120 mm
