2410-3520-10-37

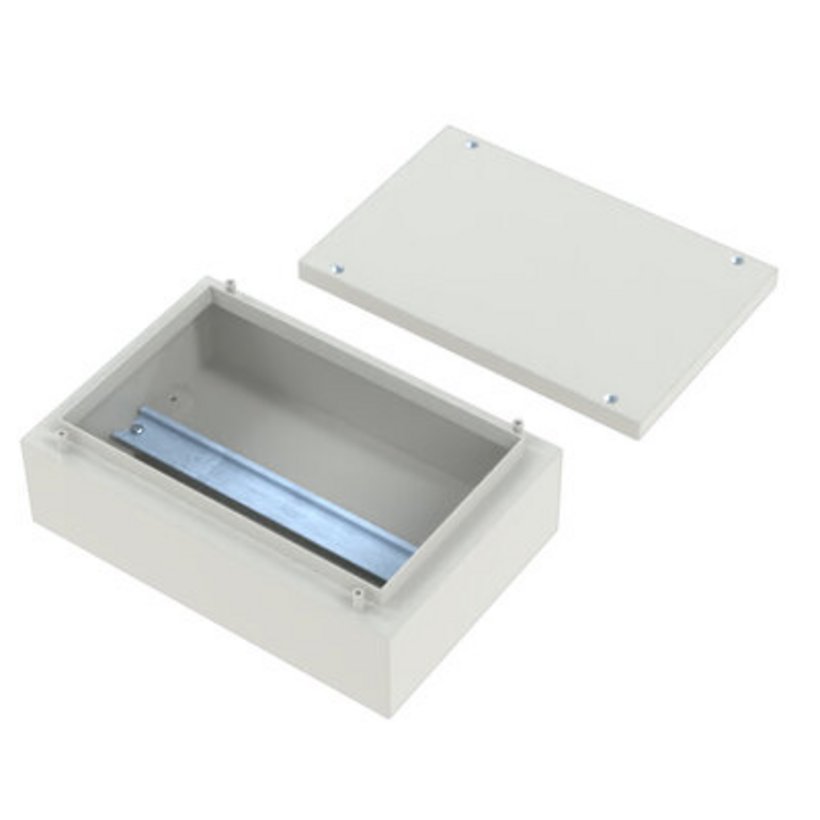

Boîtier à bornes type K10 en tôle d’acier
- Degré de protection IP66
- Avec profilés symétriques inclus
- Agrément : cULus
Description du produit
Boîtier à bornes destiné à la protection optimale de systèmes de câblages.
Raccordement de protection DIN EN 61439-1, goujons M5x10 sur couvercle et boîtier.
Rebords 90° : 20 mm.
Couvercle avec joint d’étanchéité injecté.
Couvercle fixé avec 4 vis, à partir de L=400 mm avec 6 vis cruciformes PH2 à l'extérieur du joint d'étanchéité PU.
Système de montage : profilés symétriques jusqu’à L = 499 mm DIN EN 60715 35 x 7,5 mm, à partir de L = 500 mm DIN 60715 35 x 15 mm.
Caractéristiques techniques
-
Référence: 2410-3520-10-37
-
Matériau: Tôle d’acier
-
Largeur: 200 mm
-
Profondeur: 100 mm
-
Longueur: 350 mm
-
Nombre de: Vis du couvercle : 4
-
Epaisseur de tôle: 1,5 mm
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: Revêtement poudre RAL 7035, structuré
-
Indice de protection: IP66
Type 1, 12, 13; En option : Type 2, 5, 3, 3R, 4 -
Agrément: cULus
-
Avec 6 vis de couvercle: 0
- Boîtiers à bornes avec couvercle et profilé symétrique monté
2462-0502-03-41
Profilés symétriques
Longueur
341 mm
Variante
DIN EN 60715 35x7,5 mm, épaisseur 1 mm
Instructions de montage:
Données CAD et autres formats de fichiers:
