Rail de montage

Rail de montage vertical

Avec possibilité de mise à la terre - filetage M8
Forme le plan de fixation vertical dans les armoires au sol type H370/H390 pour le montage de la totalité des accessoires.

		Retenir
0391-9010-00-03	1000 mm
0391-9012-00-03	1200 mm
0391-9014-00-03	1400 mm
0391-9016-00-03	1600 mm
0391-9018-00-03	1800 mm
0391-9020-00-03	2000 mm

Rail de montage horizontal

		Retenir
0391-9000-06-03	600 mm
0391-9000-08-03	800 mm
0391-9000-10-03	1000 mm
0391-9000-12-03	1200 mm
0391-9000-16-03	1600 mm
0391-9000-20-03	2000 mm

Rail latéral

		Retenir
0396-0001-40-00	400 mm
0396-0001-50-00	500 mm
0396-0001-60-00	600 mm
0396-0001-80-00	800 mm

Rail-support

		Retenir
0396-0002-60-00	600 mm
0396-0002-80-00	800 mm
0396-0002-10-00	1000 mm
0396-0002-12-00	1200 mm

Rail-support

		Retenir
0396-0004-40-00	400 mm
0396-0004-50-00	500 mm
0396-0004-60-00	600 mm
0396-0004-80-00	800 mm

Rail-support (Q)

		Retenir
0396-0005-60-00	600 mm
0396-0005-80-00	800 mm
0396-0005-10-00	1000 mm
0396-0005-12-00	1200 mm

Rail-support (Q1)

Pour le montage entre les rails-support (T)

		Retenir
0396-0019-60-00	600 mm
0396-0019-80-00	800 mm
0396-0019-10-00	1000 mm
0396-0019-12-00	1200 mm

Rail porteur

		Retenir
0396-0062-06-00	600 mm
0396-0062-08-00	800 mm
0396-0062-10-00	1000 mm
0396-0062-12-00	1200 mm

Rail latéral

Pour le montage latéral sur montants de cellules
Pour le montage latéral d'équipements légers, goulottes etc. sur les côtés des cellules. Perforations Ø 4,5 mm tous les 25 mm pour vis DIN 7500 M5x12 ou DIN 7516 M5x10

		Retenir
0396-0006-40-00	400 mm
0396-0006-50-00	500 mm
0396-0006-60-00	600 mm
0396-0006-80-00	800 mm

Traverse enfichable en profondeur

Pour le rééquipement des cellules ou si les montants arrière sont difficiles d'accès en raison de la structure de la cellule
Pour le montage latéral d'équipements légers, goulottes etc. sur les côtés des cellules
Perforations Ø 4,5 mm tous les 25 mm pour vis DIN 7500 M5x12 ou DIN 7516 M5x10

		Retenir
0396-0006-45-00	400 mm
0396-0006-55-00	500 mm
0396-0006-65-00	600 mm
0396-0006-85-00	800 mm

Traverse de fixation dans des portes

Pour le montage de caniveaux à cables, caches etc.
Avec des perforations de Ø 4,5 mm tous les 25 mm selon DIN.

		Retenir
0396-0011-60-00	600 mm
0396-0011-80-00	800 mm
0396-0011-82-00	800 mm
0396-0011-10-00	1000 mm

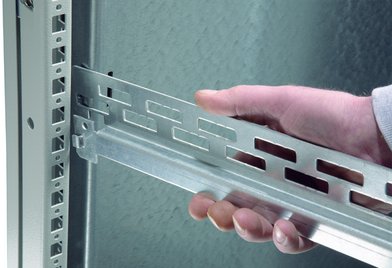

Support central accrochable

Support central avec des rangées de trous oblongs décalées pour une fixation flexible de composants.
Peut être accroché dans le cadre d‘armoires H370/H390 et H375/H395 (voir remarque), trou de fixation à l‘avant.


0396-0003-40-05	400 mm	version gauche + droite
0396-0003-50-05	500 mm	version gauche + droite
0396-0003-60-05	600 mm	version gauche + droite
0396-0003-80-05	800 mm	version gauche + droite

Support central accrochable gauche

Support central avec des rangées de trous oblongs décalées pour une fixation flexible de composants.
Peut être accroché dans le cadre d‘armoires H370/H390 et H375/H395 (voir remarque), trou de fixation à l‘avant.


0396-0003-40-15	400 mm	version gauche
0396-0003-50-15	500 mm	version gauche
0396-0003-60-15	600 mm	version gauche
0396-0003-80-15	800 mm	version gauche

Support central accrochable droite

Support central avec des rangées de trous oblongs décalées pour une fixation flexible de composants.
Peut être accroché dans le cadre d‘armoires H370/H390 et H375/H395 (voir remarque), trou de fixation à l‘avant.


0396-0003-40-25	400 mm	version droite
0396-0003-50-25	500 mm	version droite
0396-0003-60-25	600 mm	version droite
0396-0003-80-25	800 mm	version droite

Support central pour H370/H390

Pour le montage direct sur le panneau latéral (sans rails)

		Retenir
0391-0003-40-00	400 mm
0391-0003-50-00	500 mm
0391-0003-60-00	600 mm

Traverse centrale

		Retenir
0396-0007-40-00	400 mm
0396-0007-60-00	600 mm

Etrier-porteur latéral

Pour le montage de crémaillères 19", courtes à n'importe quelle hauteur de la cellule H390/H395.

		Retenir
0396-0015-40-01	400 mm
0396-0015-50-01	500 mm
0396-0015-60-01	600 mm
0396-0015-80-01	800 mm

Rail-adaptateur pour système de câblage Lütze

		Retenir
0396-0009-40-00	400 mm
0396-0009-50-00	500 mm
0396-0009-60-00	600 mm
0396-0009-80-00	800 mm

Système de montage confort pour Lütze LSC

		Retenir
0396-6009-00-00	600 mm
0396-8009-00-00	800 mm
0396-1009-00-00	1000 mm
0396-1209-00-00	1200 mm

		Retenir
0396-6009-10-00	600 mm
0396-8009-10-00	800 mm
0396-1009-10-00	1000 mm
0396-1209-10-00	1200 mm

Système de montage Vario pour Lütze LSC (version VW)

Référence.	Retenir
0396-0009-00-10

Rail serre-câbles universel

Pour armoires, cellules et socles de 200 mm de hauteur
Rail serre-câbles pour la fixation des gaines de câbles et pour éviter les efforts en traction.

		Retenir
0396-7082-02-64	400 mm
0396-7082-04-64	600 mm
0396-7082-06-64	800 mm
0396-7082-07-14	850 mm
0396-7082-08-64	1000 mm
0396-7082-09-64	1100 mm
0396-7082-10-64	1200 mm

Rail de décharge de traction de câble latéral

		Retenir
0396-7702-03-40	400 mm
0396-7702-04-40	500 mm
0396-7702-05-40	600 mm
0396-7702-07-40	800 mm

Rails coulissants 2070

Pour des crémaillères 19" destinés à porter et guider des tiroirs 19" selon DIN 41494

		Retenir
2070-7046-01-86
2070-7046-02-86
2070-7046-03-86
2070-7046-04-86
2070-7046-05-86

Rails coulissants 0317

Pour cadres pivotants 0318.
Servent à porter des tiroirs lourds

		Retenir
0317-7001-16-01	210 mm
0317-7001-16-02	310 mm
0317-7001-16-03	410 mm

Rail coulissants 0361

Pour cadres pivotants 0361 pour montages 19".

Référence.	Retenir
0361-9001-50-03
