0396-7082-02-64

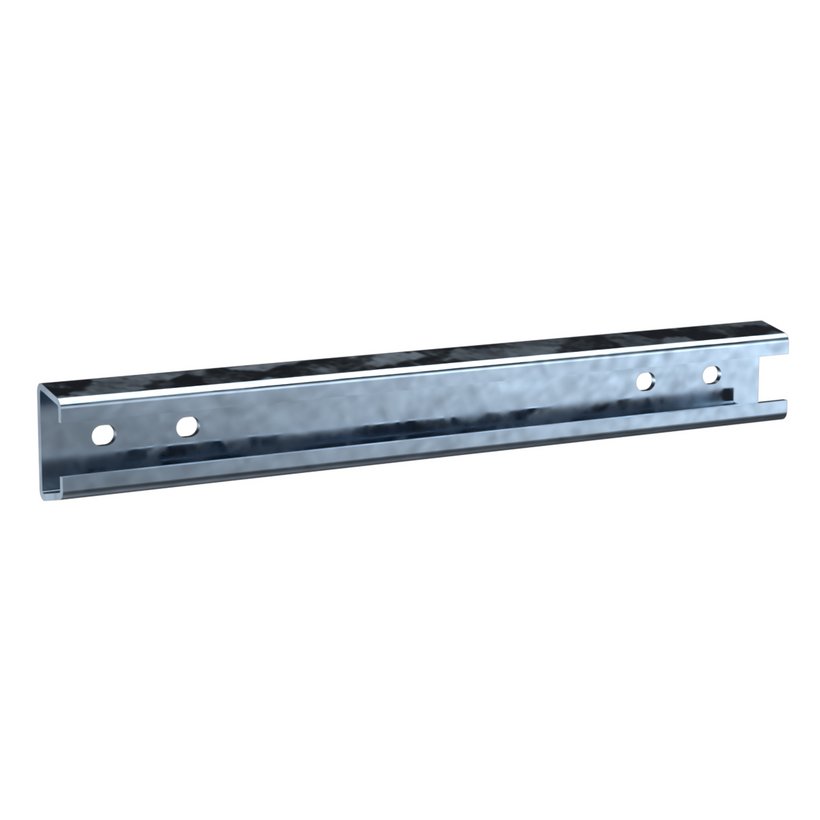

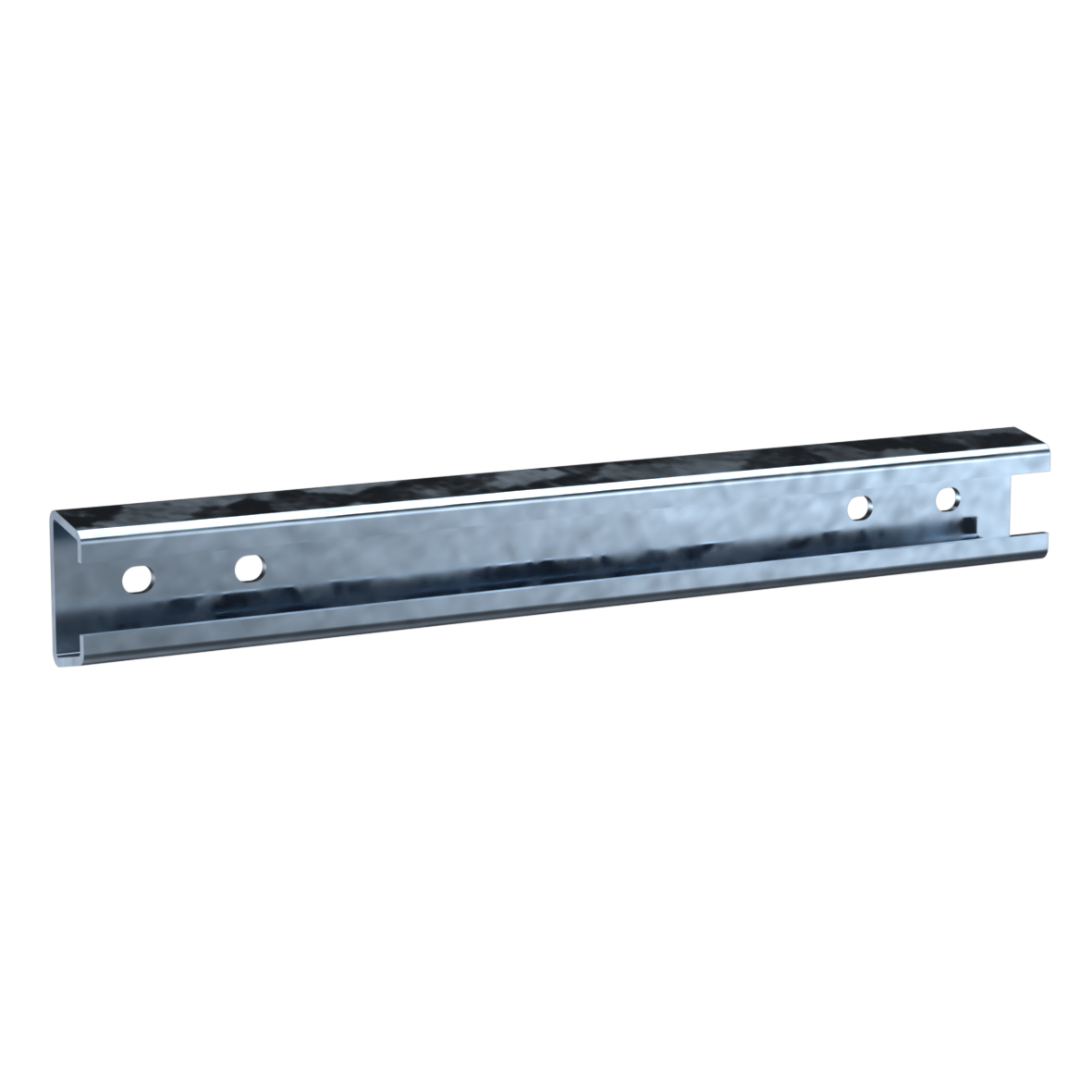

Rail serre-câbles universel
Description du produit
Pour armoires, cellules et socles de 200 mm de hauteur
Rail serre-câbles pour la fixation des gaines de câbles et pour éviter les efforts en traction.
Caractéristiques techniques
-
PRODUCT NUMBER: 0396-7082-02-64
-
Dimension: Convient pour largeur : 400 mm
-
Dimension: 35x18 mm
-
Matériau: Tôle d’acier
-
Taille: Longueur : 264 mm
-
Poids: 0.3 kg
-
Epaisseur de tôle: 2 mm
Remarque
- 2 rails L-800 ou L-1000 mm ainsi que 2 jeux d’équerres de fixation sont à commander pour des armoires H390 L-1600 et L-2000 mm. Pour le montage dans des socles L-1600/2000 mm, H-200 mm, la traverse de socles correspondante P-400/500/600mm doit être utilisée.

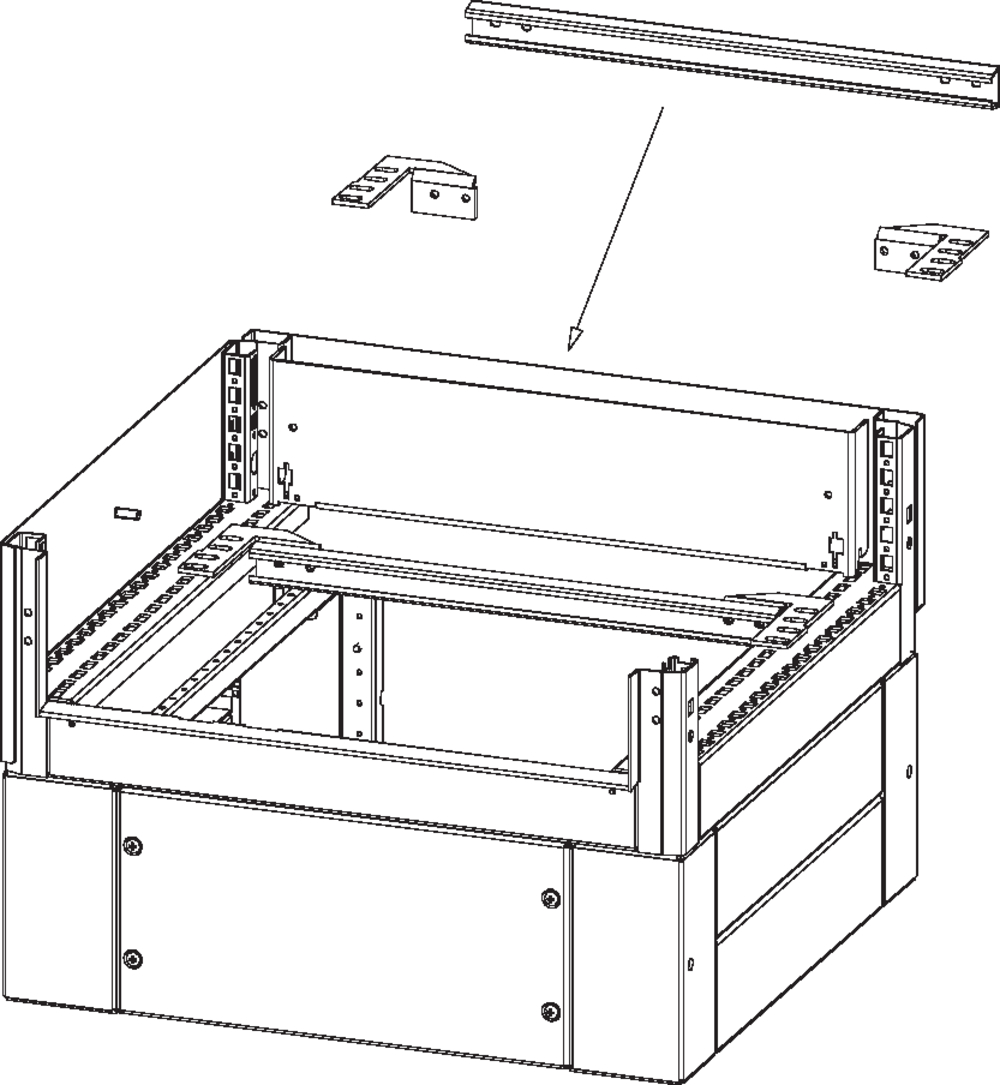

- En plus, le rail peut être vissé directement sur les pièces d'angle du socle à l'aide de vis autotaraudeuses M5x10 type 3011-9010-75-16, ce qui correspond à la position la plus arrière de la platine de montage dans l’armoire.
- 1 rail sans visserie
0395-4018-50-07
Cellule pour câbles d'alimentation Tôle d'acier H395
Largeur
400 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-4018-60-07
Cellule pour câbles d'alimentation Tôle d'acier H395
Largeur
400 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-4020-50-07
Cellule pour câbles d'alimentation Tôle d'acier H395
Largeur
400 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-4020-60-07
Cellule pour câbles d'alimentation Tôle d'acier H395
Largeur
400 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0396-7010-00-72
Passe-câbles en caoutchouc pour plaques d‘entrée de câbles
Convient pour largeur
1000 mm
0396-7012-00-72
Passe-câbles en caoutchouc pour plaques d‘entrée de câbles
Convient pour largeur
1200 mm
0396-7060-00-72
Passe-câbles en caoutchouc pour plaques d‘entrée de câbles
Convient pour largeur
600 mm
0396-7080-00-72
Passe-câbles en caoutchouc pour plaques d‘entrée de câbles
Convient pour largeur
800 mm
0396.4002.50.17
Socles hauteur 200 mm pour armoires et cellules type H390 et H395
Convient pour largeur
400 mm
Convient pour profondeur
500 mm
Matière
Tôle d'acier
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Taile de la prisege
450 mm
0396.4002.60.17
Socles hauteur 200 mm pour armoires et cellules type H390 et H395
Convient pour largeur
400 mm
Convient pour profondeur
600 mm
Matière
Tôle d'acier
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Taile de la prisege
550 mm
Instructions de montage:
