0396-0003-40-05
Support central accrochable
- Supportant et fixant en outre des plaques de montage lourdes, des plaques de montage auxiliaires, des cadres pivotants, etc.
Description du produit

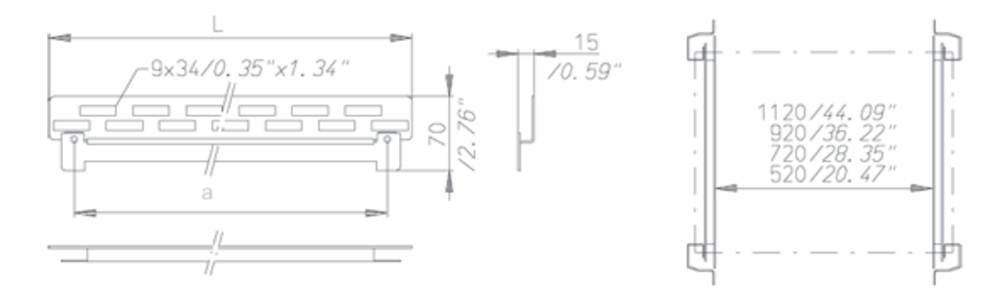

Support central avec des rangées de trous oblongs décalées pour une fixation flexible de composants.

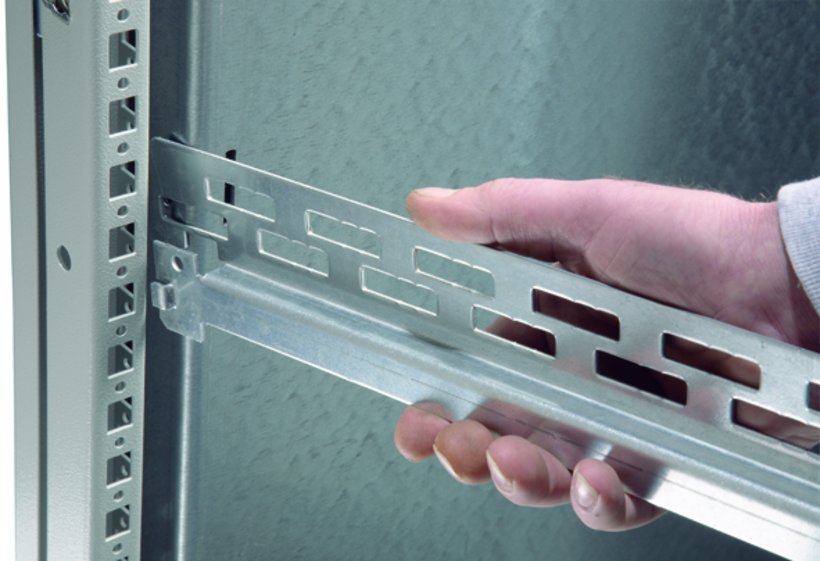

Peut être accroché dans le cadre d‘armoires H370/H390 et H375/H395 (voir remarque), trou de fixation à l‘avant.
Caractéristiques techniques
-
PRODUCT NUMBER: 0396-0003-40-05
-
Dimension: Convient pour profondeur : 400 mm
-
Variante: version gauche + droite
-
Finition: galvanisé
-
Matériau: Tôle d’acier
-
Trou taille A: 295 mm
-
Taille: Longueur : 342 mm
-
Poids: 0.3 kg
-
Epaisseur de tôle: 2 mm
Remarque
- Pour fixer une plaque de montage partielle, utilisez le kit de montage 3080-7111-92-06.
- Attention: Pour le montage dans des armoires type H370/H390, utilisez les rails de montage verticaux type 0391-90xx-00-03.
- 1 jeu (1x gauche + 1x droit) support central avec 4 vis de fixation Gefu M5x124 et instructions d montage réf. 0396-0003-00-77.
