0396-1001-60-17

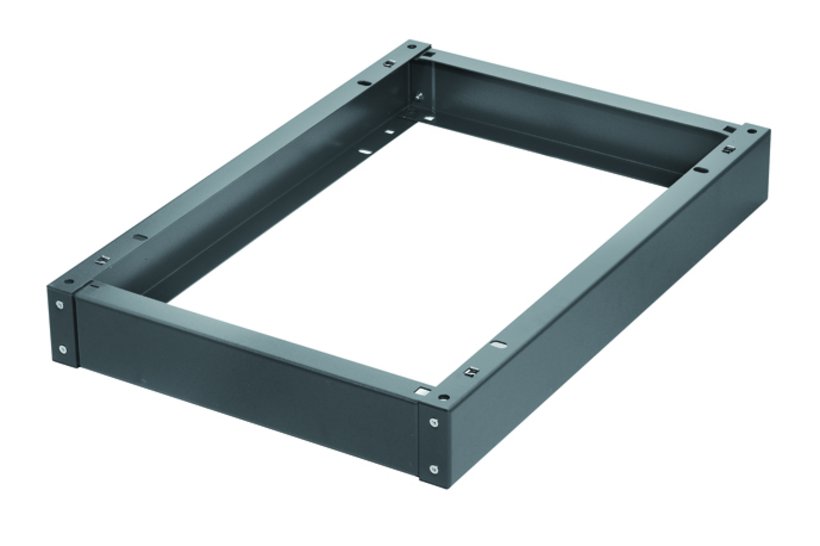

Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
- Pour le montage individuel et la juxtaposition
- Profilés en U stables
- Haute capacité de charge
Description du produit
Socle pour le montage inférieur.
En cas de juxtaposition des cellules type H395, les panneaux latéraux ne sont pas montés - il en résulte un espace de passage de câbles continu.
Caractéristiques techniques
-
Référence: 0396-1001-60-17
-
Dimension: Convient pour largeur : 1000 mm Convient pour profondeur : 600 mm
-
Finition: Revêtement poudre RAL 7022, structuré
-
Matériau: Tôle d’acier
-
Taille de la prise S: 505 mm
-
Poids: 8.5 kg
-
Epaisseur de tôle: 2 mm
-
Profondeur socle (t): 550 mm
Remarque
- En cas de montage du socle sous un armoire type H390, il y a un retrait de 25 mm à l'arrière (cache-socle).
- Sur demande, les socles peuvent être fournis également avec des plaques d'entrée de câble avec brosses type 0396-7310-84-00.
- Socle complet, livré non-monté avec visserie.
0390-1018-60-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-1018-60-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-1020-60-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
1000 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-1020-60-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
1000 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1018-60-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1018-60-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1020-60-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1020-60-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1022-60-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
2200 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1022-60-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
2200 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1118-60-07
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1118-60-17
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1120-60-07
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1120-60-17
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1122-60-07
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
2200 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-1122-60-17
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
2200 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
Instructions de montage:
Données CAD et autres formats de fichiers:
Contact pour les produits
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires de commande et les coffrets optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ? Alors, parlez-en tout de suite à votre conseiller personnel häwa.
