0396-0020-60-87

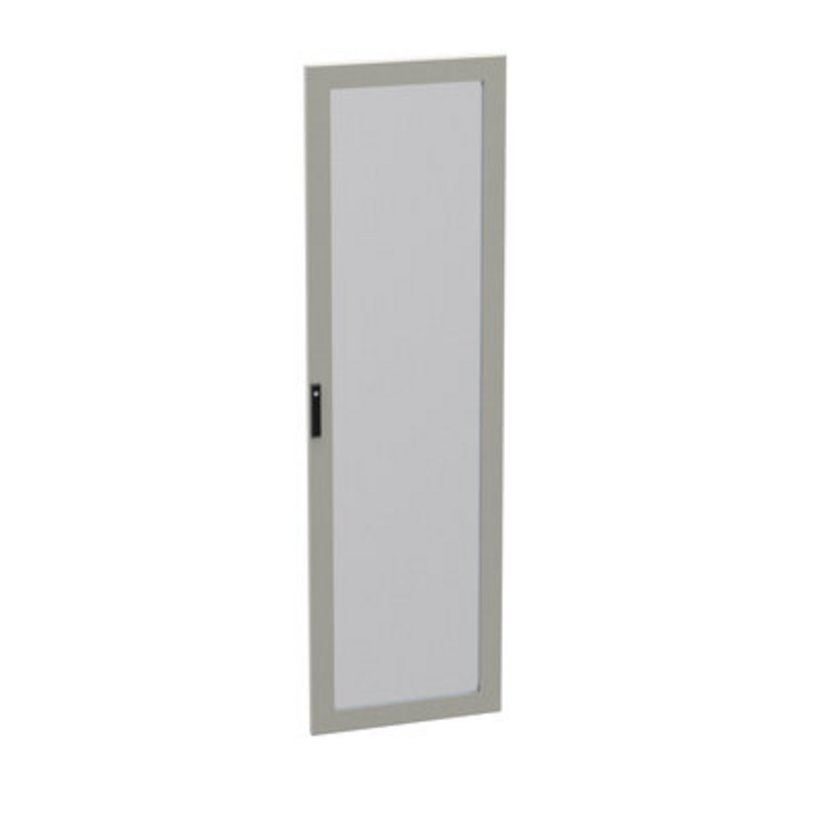

porte de visualisation
- Pour armoires et cellules type H390 et H395
- Les charnières sont montées côte droit
- Elles peuvent aussi être montées côte gauche
Description du produit
Avec surface transparente max. pour armoires et cellules à une porte
Mise à la terre: par cornières d'angle, par ex.: vis M8x10 ou par le cadre de renfort p.ex. vis de fixation 0348-7500-05-12
Avec joint d’étanchéité injecté en continu
Angle d’ouverture 120° interchangeable à 180°
Porte à 1 battant avec serrure à crémone à l’extérieur du joint d’étanchéité
Fermeture standard double-barre 3 mm
Cadre de renfort vissé composé de tubes carrés résistants à perforations de fixation de 4,5 mm tous les 25 mm.
Caractéristiques techniques
-
Référence: 0396-0020-60-87
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Dimension: Convient pour largeur : 600 mm Convient pour hauteur : 2000 mm
-
Finition: Revêtement poudre RAL 7035, structuré
-
Matériau: Tôle d’acier
-
Disque: Makrolon 3 mm
-
Indice de protection: correspond à IP55
satisfait aux exigences techniques selon type 12 -
Epaisseur de tôle: 2 mm
-
Surface visible (bs): 457 mm
-
Surface visible (hs): 1829 mm
Remarque
- En cas de montage sur des armoires existantes type H390 et H395, veuillez remonter les charnières de la porte avant. En cas de remplacement du panneau arrière d'une cellule type H395 par une porte plexi, vous devez commander et monter 3 charnières 120° réf. 3080-7220-02-03, et un jeu de crochets doubles réf. 3080-9208-14-04. Vous trouverez la référence de la charnière 180° correspondante dans les instructions de montage 3080-7220-02-77-01 se trouvant dans l'armoire ou dans les téléchargements suivants.
- 1 porte de visualisation
0390-6020-40-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-6020-40-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-6020-50-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-6020-50-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-6020-60-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0390-6020-60-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-6020-40-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-6020-40-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-6020-50-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-6020-50-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-6020-60-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
0395-6020-60-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 en option
Type 1, 12, 3R en option
Type 1, 12, 3R en option
Agrément
cULus
Instructions de montage:
Données CAD et autres formats de fichiers:
