2680-0350-00-00

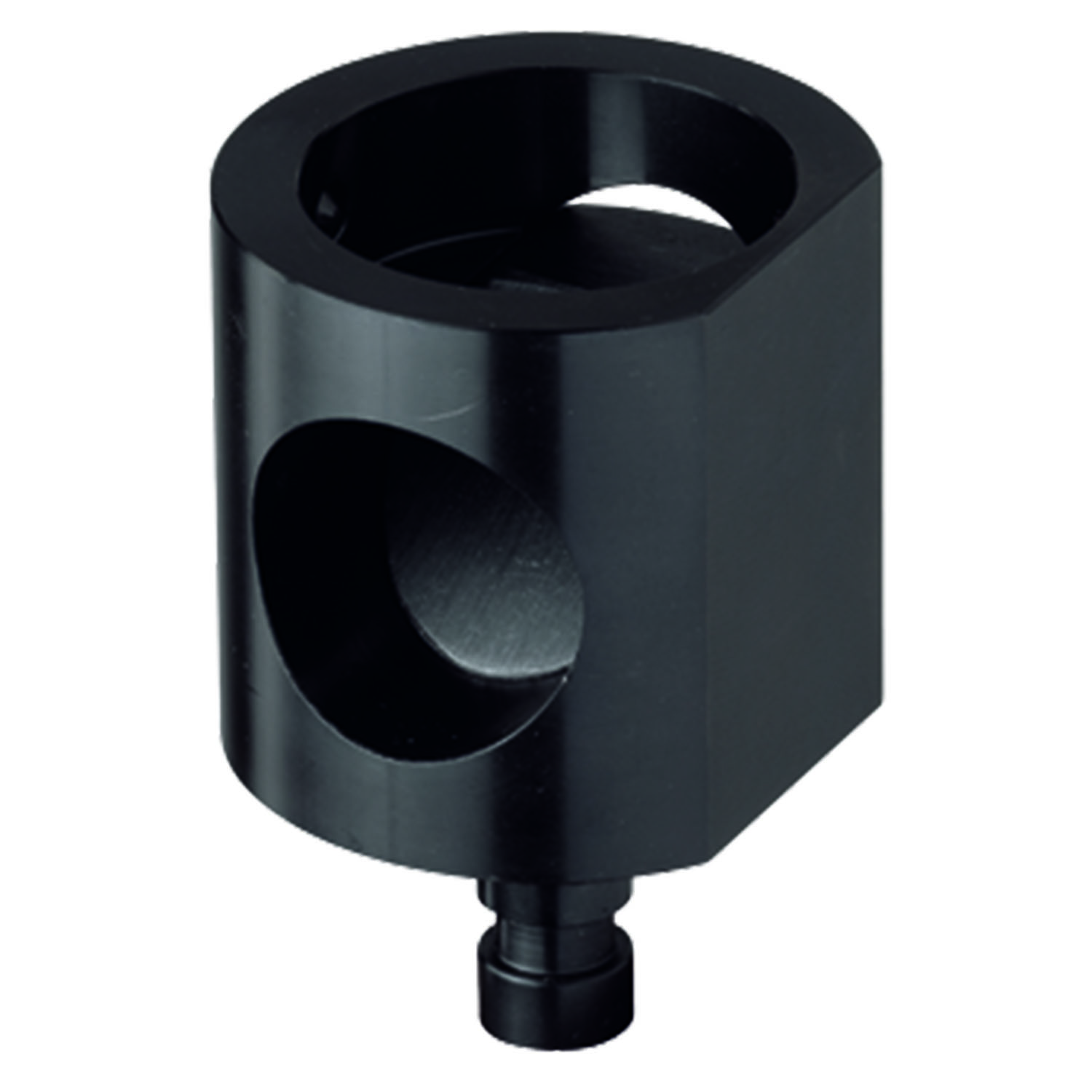

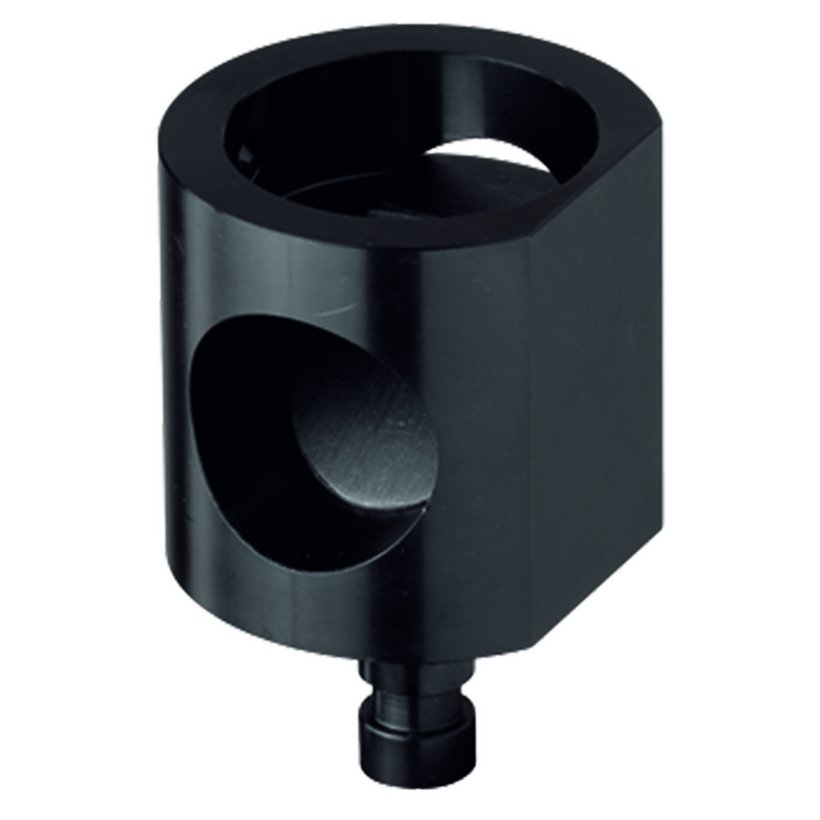

Support de matrice pour Quick-Press 300
Description du produit
Pour l’implantation des matrices d’outils de perforation au col de cygne Quick-Press 300
L’orientation du support de matrice dans le col de cygne s’effectue par un nez de fixation ø 13 mm
La matrice est fixée au diamètre extérieur par une vis sans tête
Le support de matrice peut être inséré soit en bas dans le col de cygne, soit en haut dans le cylindre hydraulique
Le choix de la dimension du support de matrice détermine quels types d’outils de perforation peuvent être utilisés
Caractéristiques techniques
-
Référence: 2680-0350-00-00
-
Gamme de produits: pour équipements d’atelier
-
Nez de fixation: ø 13 mm
-
Variante: pour matrices avec diamètre extérieur 50 mm
Remarque
- Support de matrice avec diamètre extérieur 50 mm.
- Outils de perforation disponibles : ronds : de ø 6,6 à ø 63,5 mm / carrés jusqu’à 25,4 mm.
- Les chutes de découpage dont le diamètre ne dépasse pas 28,5 mm tombent du support de matrice.
- 1 support de matrice avec vis sans tête
2661-0205-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 6,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 9 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0210-50-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 10,5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,7 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 15,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 16,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 18,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,4 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0221-30-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 21,3 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0224-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 24,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0225-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 25,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0228-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 28,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0230-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 30,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0232-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 32,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0237-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 37 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0240-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 40,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0250-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 50,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0263-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 63,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0422-20-00
Emporte-pièce carré pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Taille
22,2 x 22,2 mm
Nez de fixation
ø 13 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0425-40-00
Emporte-pièce carré pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Taille
25,4 x 25,4 mm
Nez de fixation
ø 13 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0922-52-01
Emporte-pièce rond avec deux encoches pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Diamètre de l’implantation de la matrice
50 mm
2662-7203-00-01
Quick-Press 300 hydraulique à actionnement manuel
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
2662-7205-00-01
Quick-Press 300 hydraulique
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
