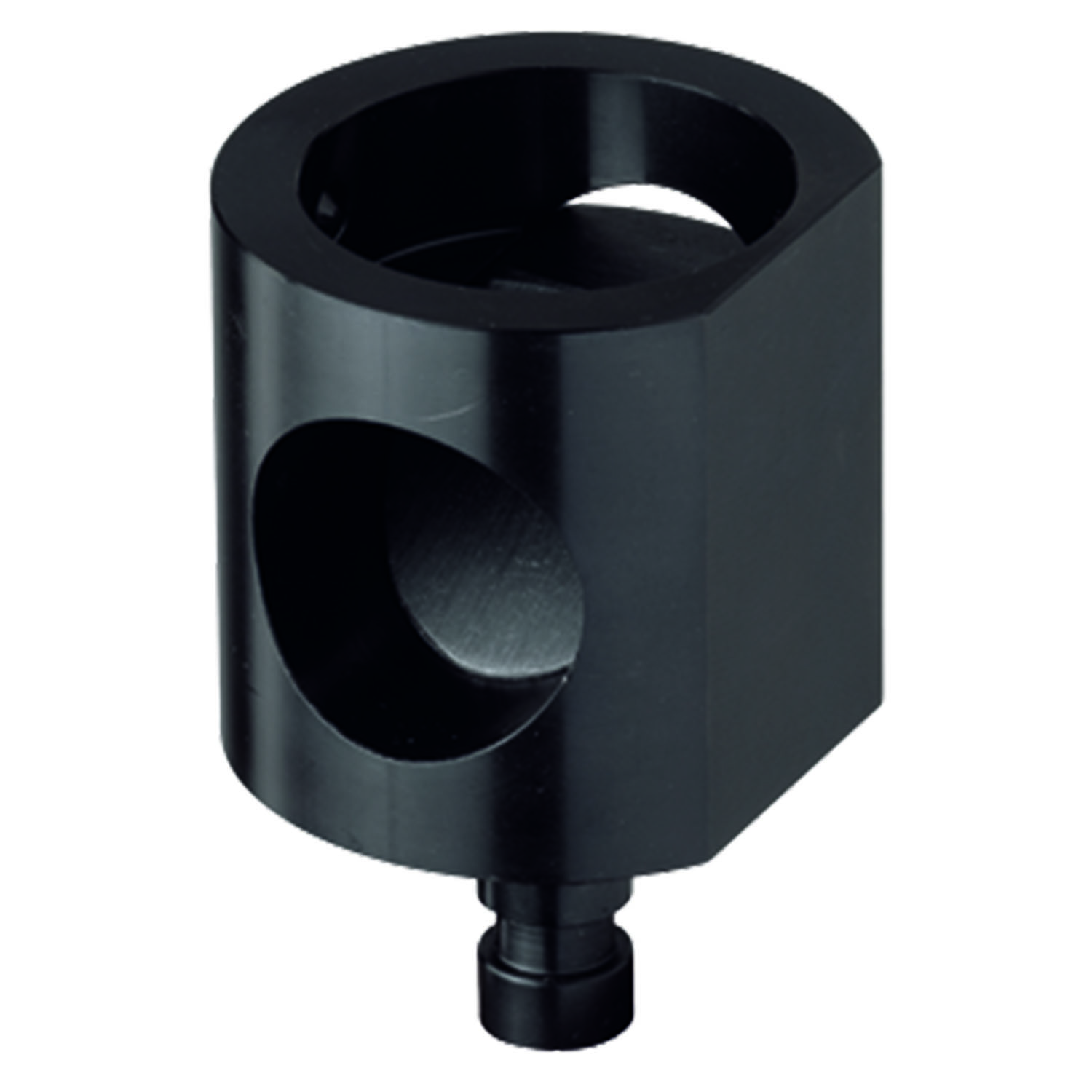

Support de matrice pour Quick-Press 300

2680-0340-00-00

Support de matrice pour Quick-Press 300

Description du produit

Pour l’implantation des matrices d’outils de perforation au col de cygne Quick-Press 300

L’orientation du support de matrice dans le col de cygne s’effectue par un nez de fixation ø 13 mm

La matrice est fixée au diamètre extérieur par une vis sans tête

Le support de matrice peut être inséré soit en bas dans le col de cygne, soit en haut dans le cylindre hydraulique

Le choix de la dimension du support de matrice détermine quels types d’outils de perforation peuvent être utilisés

Caractéristiques techniques

  • Référence: 2680-0340-00-00
  • Gamme de produits: pour équipements d’atelier
  • Nez de fixation: ø 13 mm
  • Variante: pour matrices avec diamètre extérieur 40 mm

Remarque

  • Support de matrice avec diamètre extérieur 40 mm.
  • Outils de perforation disponibles : ronds : de ø 6,6 à ø 22,5 mm.
  • Les chutes de découpage dont le diamètre ne dépasse pas 22 mm tombent du support de matrice.
  • 1 support de matrice avec vis sans tête
Quick-Press 300 hydraulique à actionnement manuel
2662-7203-00-01
Quick-Press 300 hydraulique à actionnement manuel
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
Quick-Press 300 hydraulique
2662-7205-00-01
Quick-Press 300 hydraulique
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
Quick-Press 300 hydraulique avec affichage du centre de perforation
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Porte-poinçon
ø 13 mm
Profondeur d’usinage
300 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 6,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 9 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 12,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 12,7 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 15,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 16,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
2680-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 18,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
2680-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 20,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
2680-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 20,4 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
2680-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Quick-Press 300
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
