2643-0250-72-00

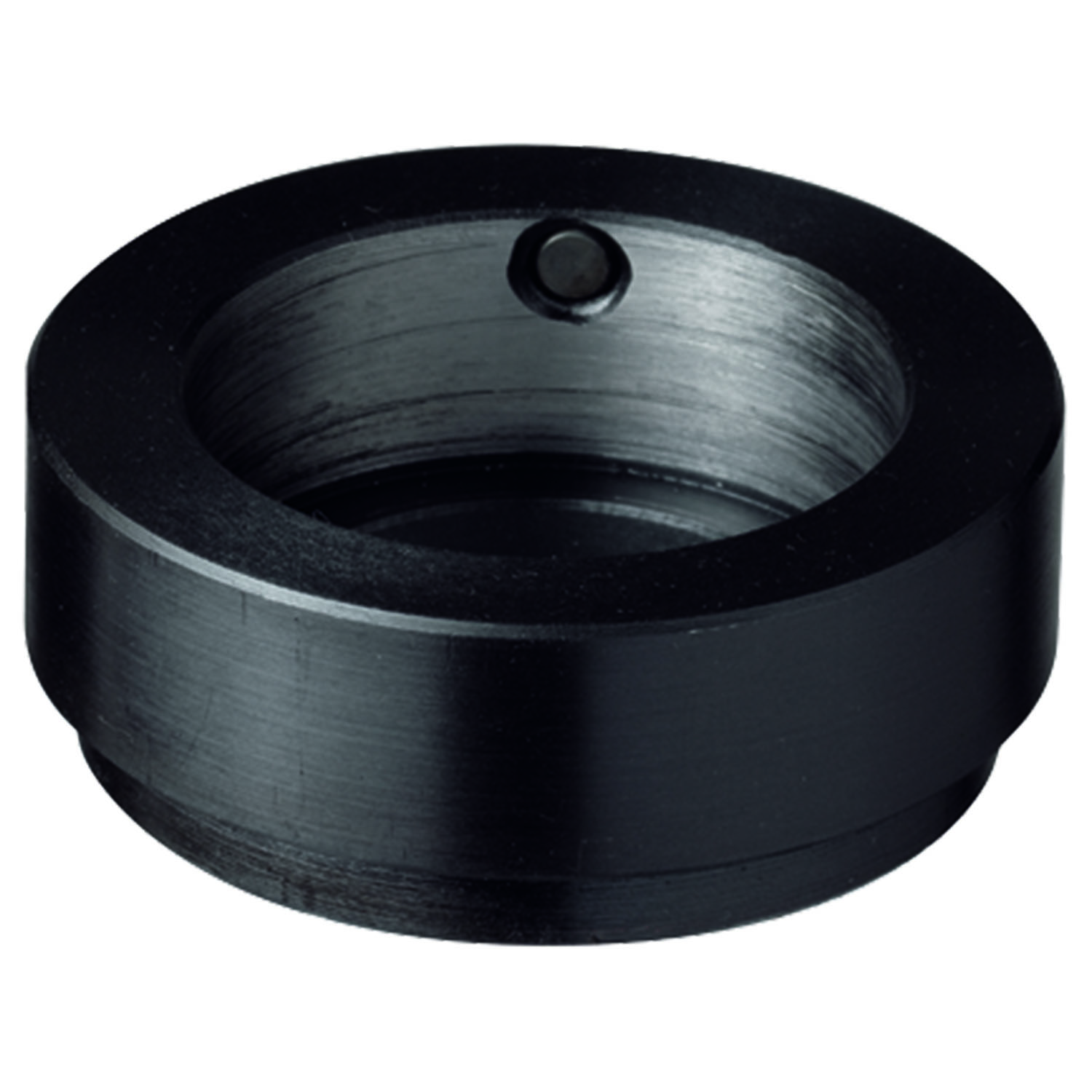

Support de matrice ø 50 mm pour Maxi-Press 500
Description du produit
Pour l’implantation des matrices d’outils de perforation au col de cygne Maxi-Press 500
L’orientation du support de matrice dans le col de cygne s’effectue par le support de matrice ø 72 mm monté à demeure
La matrice est fixée au diamètre extérieur par une vis sans tête
Caractéristiques techniques
-
Référence: 2643-0250-72-00
-
Gamme de produits: pour équipements d’atelier
-
Diamètre extérieur: 72 mm
-
Diamètre intérieur: 50 mm
Remarque
- Outils de perforation disponibles : ronds : de ø 6,6 à ø 63,5 mm / carrés jusqu’à 25,4 mm.
- Les chutes de découpage dont le diamètre ne dépasse pas 40,5 mm tombent du support de matrice.
- 1 support de matrice avec vis sans tête
2642-0422-20-00
Emporte-pièce carré pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
22,2 x 22,2 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
2642-0425-40-00
Emporte-pièce carré pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
25,4 x 25,4 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
2642-0922-30-00
Emporte-pièce rectangulaire pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
22 x 30 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
2643-0922-52-01
Emporte-pièce rond avec deux encoches pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0205-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 6,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 9 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0210-50-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 10,5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,7 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 15,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 16,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 18,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
2661-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,4 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0221-30-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 21,3 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0224-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 24,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0225-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 25,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0228-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 28,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0230-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 30,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0232-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 32,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0237-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 37 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0240-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 40,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0250-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 50,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0263-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 63,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2643-7106-00-00
Maxi-Press 500
Application
Perforation de découpes
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur matériel
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Porte-poinçon
ø 20 mm
Profondeur d’usinage
500 mm
