0390-1618-40-07

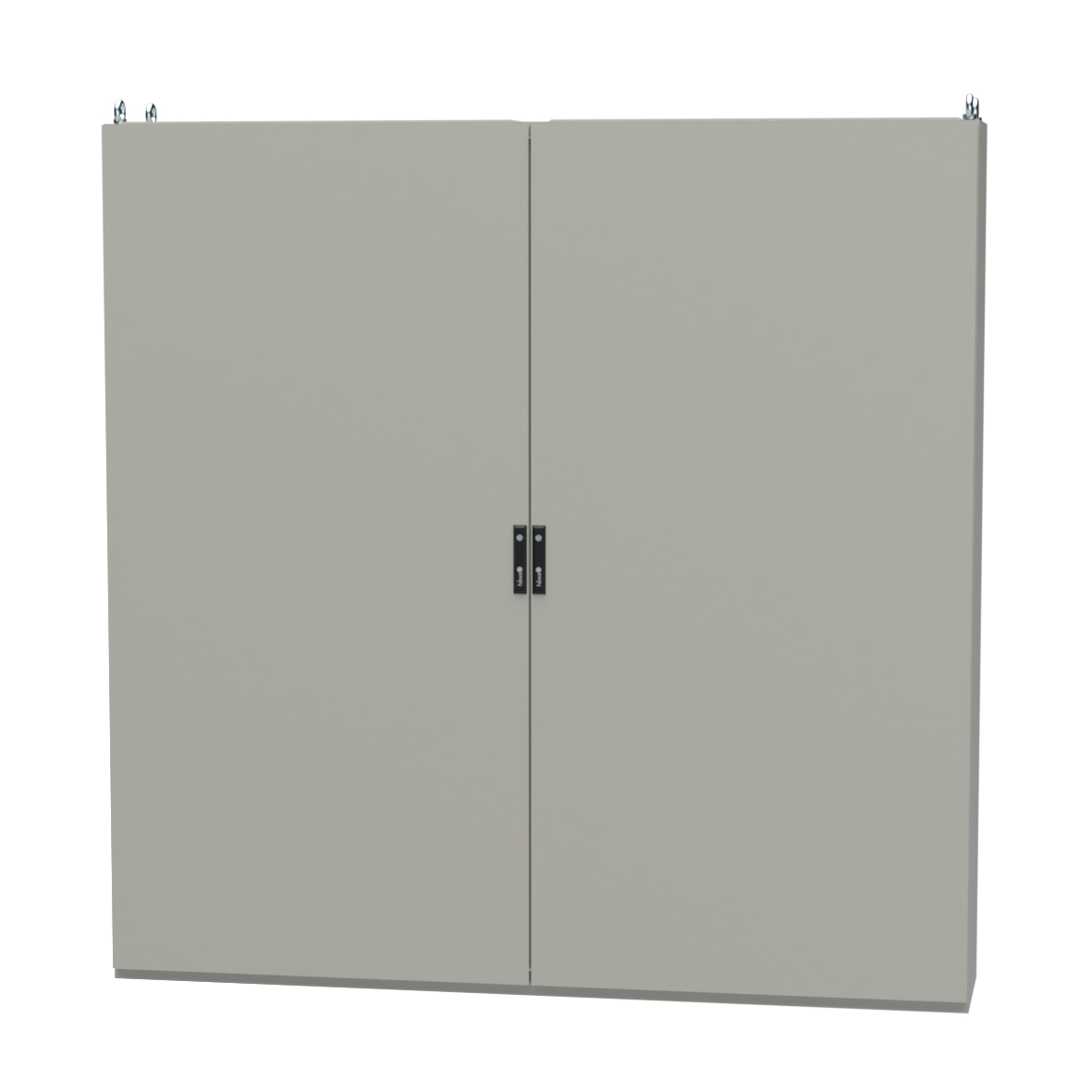

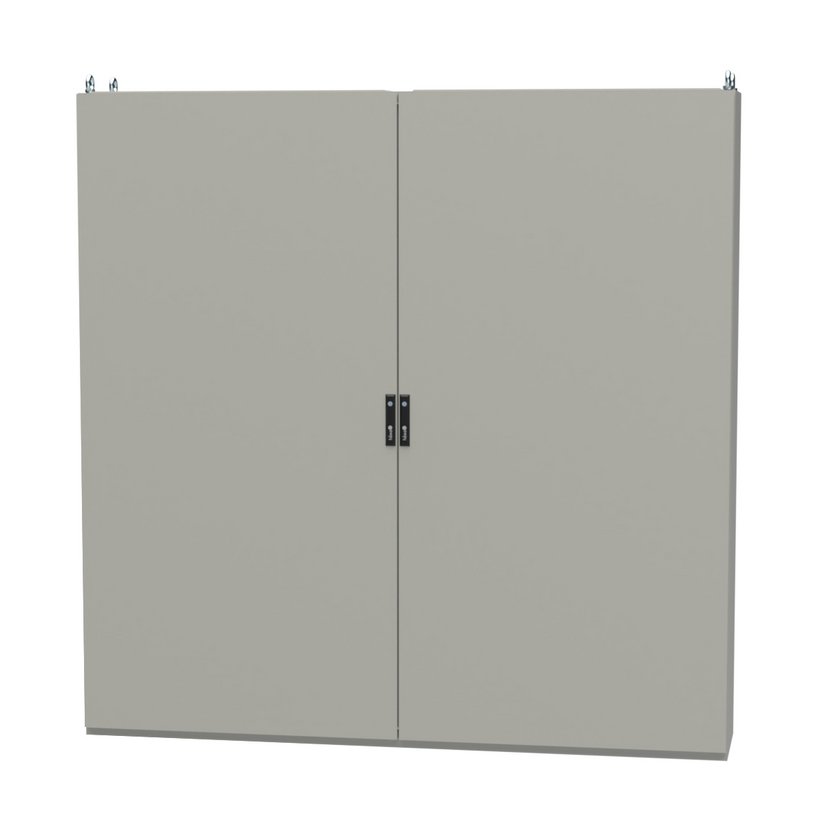

Armoire Tôle d'acier H390, deux portes
- Tôle d‘acier
- Armoire monobloc
- Profondeur 400 mm
- extensions modulaires par des accessoires systèmes
Description du produit
Armoires monoblocs avec 2 portes et montant central visé. Au choix avec ou sans plaque de montage. En option avec rails de montage pour une utilisation à 100% des accessoires häwa
Mise à la terre selon DIN EN 61439-1, goujons M8x20 sur toutes les pièces mobiles ou amovibles ainsi qu’au toit et au sol, plaque de montage avec vis pour conducteur de protection et plaques de câbles avec perçage
Les bords rabattus empêchent la pénétration de poussières et d’eau à l’ouverture de la porte
Portes avec joint d’étanchéité injecté en continu
Angle d’ouverture 120° interchangeable à 180°
Fermeture : portes à 1 battant (également L-1600/2000) et portes chevauchantes L-1200 mm avec serrure à crémone
Fermeture standard double-barre 3 mm
Cadre de renfort vissé composé de tubes carrés résistants à perforations de fixation de 4,5 mm tous les 25 mm
Toit divisé au milieu et amovible, avec 4 anneaux de levage M12 selon DIN 580
Sol divisé au milieu, chaque champ avec plaque d’entrée de câbles coulissante divisée en trois parties et perçages de fixation 10,6 mm
Plaque de montage avec bord C réglable en profondeur tous les 25 mm ; montage rapide et simple grâce aux équerres de fixation häwa
Caractéristiques techniques
-
PRODUCT NUMBER: 0390-1618-40-07
-
Indice de protection: Conçu suivant IP55
et Nema 1, 12 -
Matériau: Tôle d’acier
-
Agrément: CE
-
Dimension: Largeur : 1600 mm Épaisseur : 1800 mm Profondeur : 400 mm
-
Poids: 155 kg
-
Type d’armoire: Armoires
-
Variante: sans platine de montage
-
Finition: Revêtement poudre RAL 7035, structuré
-
Epaisseur de tôle: Porte: 2 mm
Angle de toit: 2 mm
La tôle support du plancher: 2,5 mm
Cadre/Corps: 1,5 mm
Panneau arrière: 1,5 mm
Remarque
- Face arrière avec porte à charnières ou autres modifications avec délai de livraison. Prix sur demande.
- Attention: Le support central type 0391-0003-..-00 ne peut pas être combiné avec les rails de montage verticaux type 0391-90..-00-03.
- Le montage modulaire est possible en utilisant les rails de montage horizontaux/verticaux.Avec une largeur de 1600/2000, il vous faudra 2 jeux de traverses de montage horizontales.
- Les dimensions pour la fixation du socle sont indiquées dans les dessins du socle.
- Armoire complète avec anneaux de levage, plaque supérieure, plaque d'entrée de câbles inférieure ainsi qu'une clé
