0318-6016-01-37

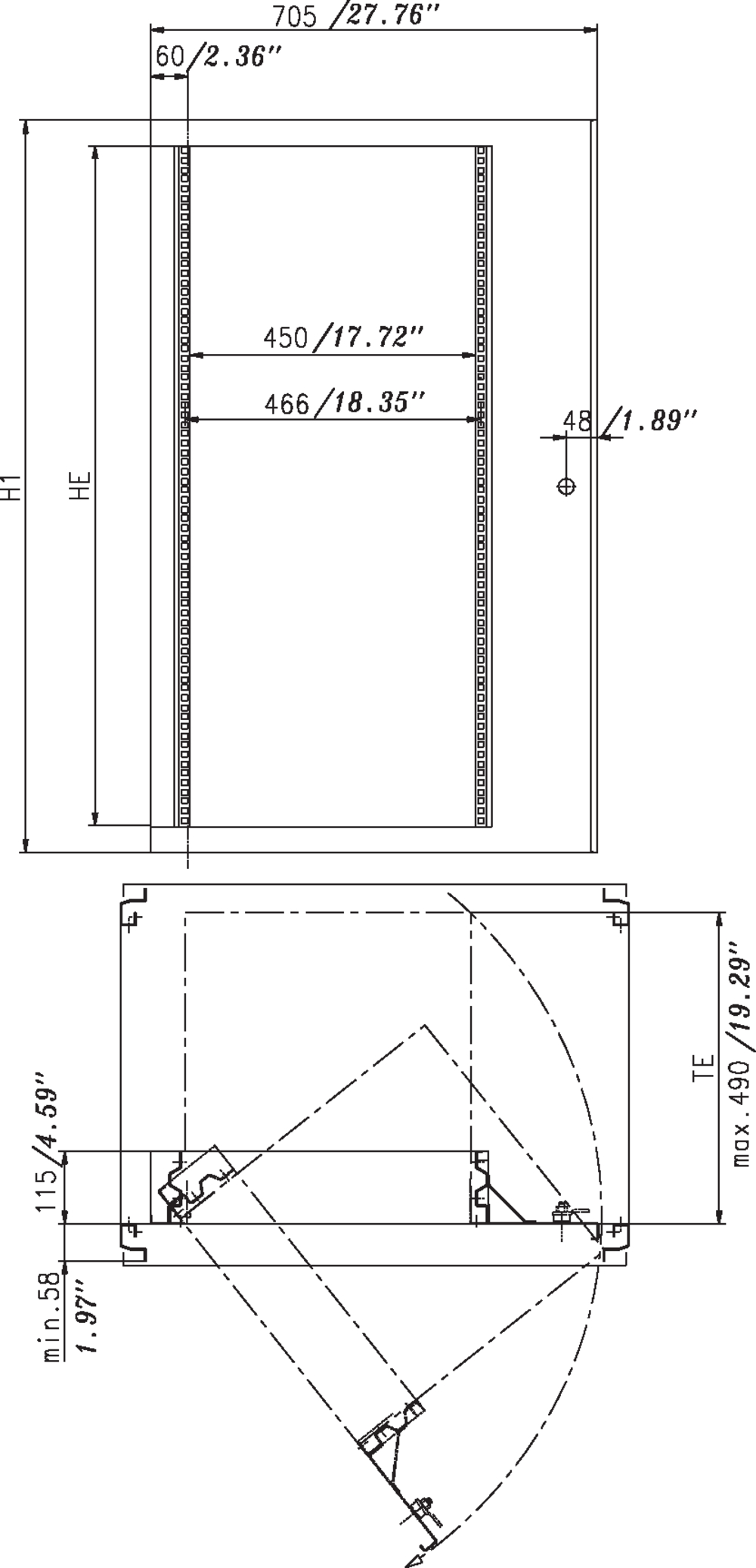

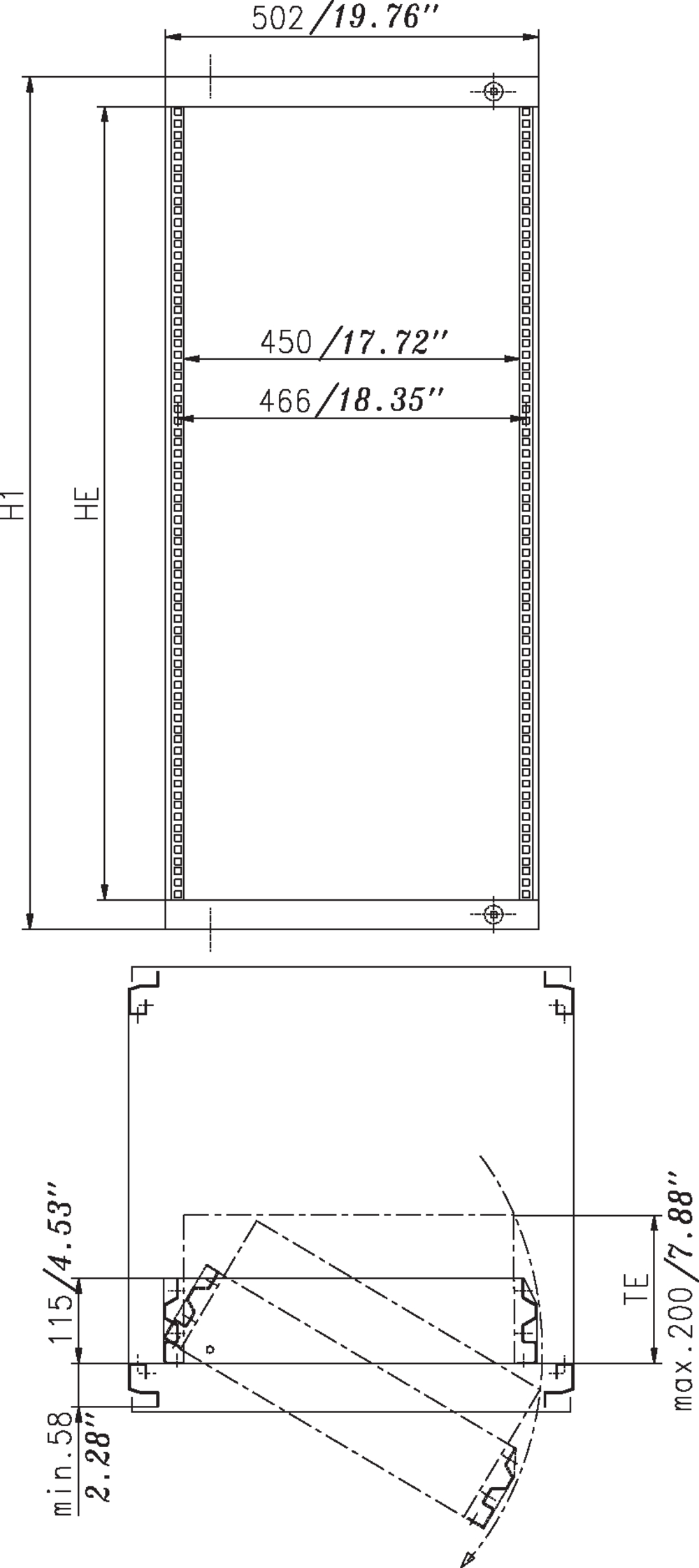

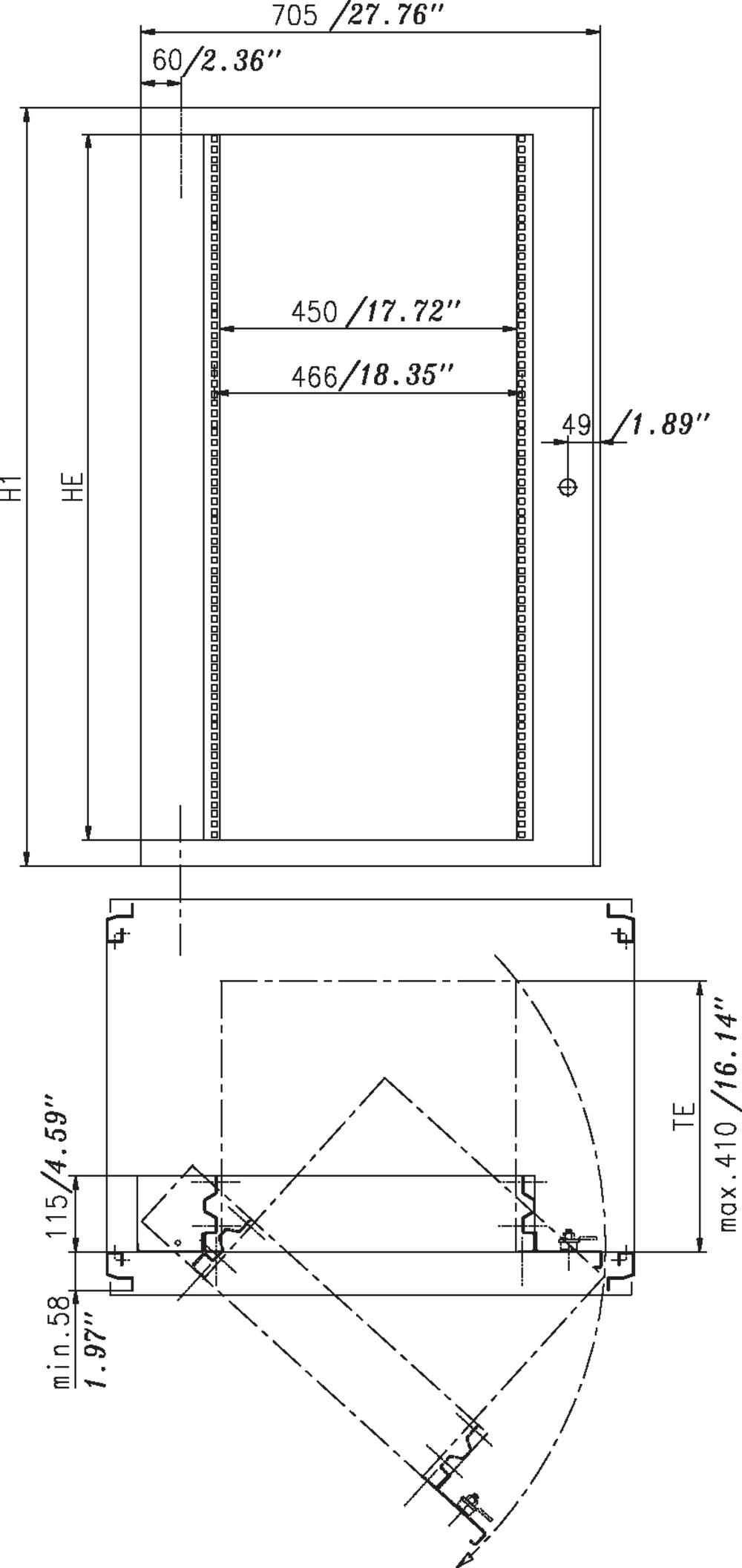

Cadre pivotant 19" type 0318
Description du produit
Raccordement de protection selon DIN EN 61439-1.
Verrouillage: Cellules de largeur de 600 mm avec cages tournantes double-barre 3 mm, cellules de largeur de 800 mm, avec serrures à crémone double-barre 3 mm.
Charge admissible : 180 kg avec pivotement à 90°, 140 kg avec pivotement à 165°.
Axe de pivotement : A gauche ou à droite.
Caractéristiques techniques
-
PRODUCT NUMBER: 0318-6016-01-37
-
Dimension: Convient pour largeur : 600 mm Convient pour hauteur : 1600 mm
-
Finition: Revêtement poudre RAL 7035, structuré
-
Hauteur de construction: H1: 1459 mm
HE: HE/U31 -
Matériau: Tôle d’acier
-
Convient pour type: latéral
-
Epaisseur de tôle: 1.5 mm
Remarque
- Les montants de fixation doivent être choisis selon la largeur de l'armoire. Pour 0-165°, le kit de pivotement 165° est nécessaire (à commander séparément sous 0318-7080-18-07). La lampe fluorescente suivante peut être montée devant les cadres pivotants. Autres axes de fermeture sur demande.
- 1 cadre pivotant sans traverses de fixation (sont à commander séparément)
0370-6016-40-00
Armoire Acier inoxydable H370, porte simple
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP56
Type 1, 12
Type 1, 12
Agrément
cULus
0370-6016-40-10
Armoire Acier inoxydable H370, porte simple
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP56
Type 1, 12
Type 1, 12
Agrément
cULus
0390-6016-40-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-6016-40-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-6016-40-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-6016-40-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-6016-60-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-6016-60-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
1600 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
