19" composants

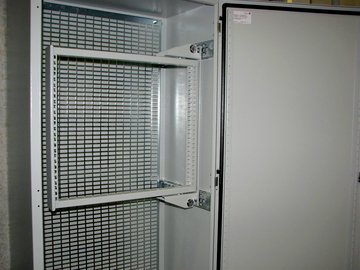

Cadre pivotant 19" type 0361

Ne nécessite pas de traverse horizontale, puisque le centre de rotation et la fermeture sont situées sur le même côté.
Mise à la terre selon DIN EN 61439-1, raccordement au cadre.
Pour la réception de tiroirs, bacs à cartes, etc.
Pour le montage dans les armoires ou cellules et dans les coffrets muraux häwa de la série 3331.
Fixation à droite ou à gauche.
Verrouillage : cage tournante 3 mm double-barre.
Charge maximale admissible : 40 kg.


0361-7003-60-07	600 mm	278 mm
0361-7006-60-07	600 mm	411 mm
0361-7009-60-07	600 mm	544.5 mm
0361-7012-60-07	600 mm	678 mm
0361-7015-60-07	600 mm	811.5 mm
0361-7018-60-07	600 mm	944.3 mm
0361-7006-80-07	800 mm	411 mm
0361-7009-80-07	800 mm	544.5 mm
0361-7012-80-07	800 mm	678 mm
0361-7015-80-07	800 mm	811.5 mm
0361-7018-80-07	800 mm	944.5 mm

Cadre pivotant 19" type 0318

Raccordement de protection selon DIN EN 61439-1.
Verrouillage: Cellules de largeur de 600 mm avec cages tournantes double-barre 3 mm, cellules de largeur de 800 mm, avec serrures à crémone double-barre 3 mm.
Charge admissible : 180 kg avec pivotement à 90°, 140 kg avec pivotement à 165°.
Axe de pivotement : A gauche ou à droite.


0318-6016-01-37	600 mm	1600 mm	latéral
0318-6018-01-37	600 mm	1800 mm	latéral
0318-6020-01-47	600 mm	2000 mm	latéral
0318-6022-01-47	600 mm	2200 mm	latéral
0318-8016-02-37	800 mm	1600 mm	latéral
0318-8018-02-37	800 mm	1800 mm	latéral
0318-8020-02-47	800 mm	2000 mm	latéral
0318-8022-02-47	800 mm	2200 mm	latéral
0318-8016-03-37	800 mm	1600 mm	central
0318-8018-03-37	800 mm	1800 mm	central
0318-8020-03-47	800 mm	2000 mm
0318-8022-03-47	800 mm	2200 mm	central

Traverses de fixation pour cadres pivotants 0318

Raccordement de protection selon DIN EN 61439-1.
Les cadres pivotants peuvent être montés soit à droite, soit à gauche.
Angle d'ouverture 90°.

		Retenir
0318-7060-90-07	600 mm
0318-7080-90-07	800 mm
0318-7010-90-07	1000 mm
0318-7012-90-07	1200 mm

Jeu pour pivotement 165°

Raccordement de protection selon DIN EN 61439-1.
Pour cadres pivotants 19" centré ou sur côté (pas utilisable pour cellules de largeur de 600 mm).

Référence.	Retenir
0318-7080-18-07

Crémaillères 19" zinguées

Raccordement de protection selon DIN EN 61439-1.
Les crémaillères sont destinées à recevoir les tiroirs selon DIN 41494 et les standards EIA pour des cellules de largeur de 600 mm.
Elles sont réglables et peuvent être fixées aux cotes de fixation "A" des glissières häwa.

		Retenir
0348-7016-33-63	1600 mm
0348-7018-38-63	1800 mm
0348-7020-43-63	2000 mm
0348-7022-47-63	2200 mm
0348-7016-33-73	1600 mm
0348-7018-38-73	1800 mm
0348-7020-42-73	2000 mm
0348-7022-47-73	2200 mm
0348-7016-33-93	1600 mm
0348-7018-38-93	1800 mm
0348-7020-42-93	2000 mm
0348-7022-47-93	2200 mm

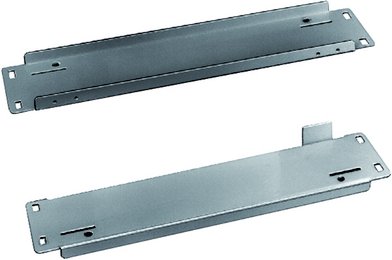

Equerre de fixation 0348

Raccordement de protection selon DIN EN 61439-1.
Pour crémaillères zinguées.
Réglable en profondeur tous les 25 mm.

		Retenir
0348-9029-56-03	Crémaillières 19" zinguées / référence avec chiffre final 63
0348-9829-56-03	Crémaillières 19" zinguées / référence avec chiffres finaux 73 et 93

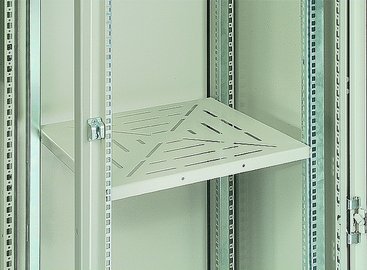

Tablettes intermédiaires 19" - montage fixe

Raccordement de protection selon DIN EN 61439-1.
La fixation s'effectue en prémontant des écrous-clips et vis. Ensuite la tablettes sont perforées, ce qui évite des accumulations de chaleur.
La perforation des fonds empêche la formation de nids de chaleur.

		Retenir
2010-7263-44-17	600 mm
2010-7263-54-17	800 mm

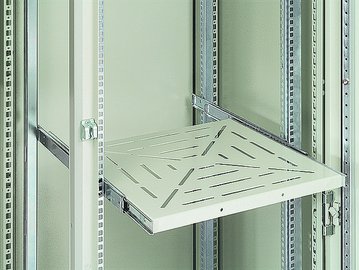

Tablettes intermédiaire 19'' coulissantes

Système de montage rapide sans vis. Les rails télescopiques et tablettes intermédiaires se fixent par enfichage. Les tablettes sont perforées, ce qui évite des accumulations de chaleur.

		Retenir
2010-7261-44-27	600 mm
2010-7261-54-27	800 mm
