0396-0018-41-52
Panneaux de connection
Description du produit
Raccordement de protection selon DIN EN 61439-1
Pour cellule de recouvrement type 0399
Fixation: A I'aide de 6 écrous de sécurité à action mécanique par dents de blocage
Etanchéité: Profilé enfichable en caoutchouc sur le pourtour, correspondant au degré de protection IP 559
Mise à la terre: Raccordement prévu
Caractéristiques techniques
-
PRODUCT NUMBER: 0396-0018-41-52
-
Dimension: Épaisseur : 1686 mm Profondeur : 295 mm Convient pour hauteur : 1800 mm Convient pour profondeur : 400 mm
-
Finition: galvanisé
-
Matériau: Tôle d’acier
-
Trou taille A: 278 mm
-
Epaisseur de tôle: 2 mm
Remarque
- Panneaux de connections conviennent pour cellules type H395. Versions en acierinoxydable et autres options sont livrables sur demande. Modification de la quanité et type de découpes suivant les spécifications du client sur demande.
- Panneau de connection avec profilé 3080-0069-22-00 enfichable monté et 6 écrous de sécurité à action mécanique par dents de blocage M6
0395-1018-40-07

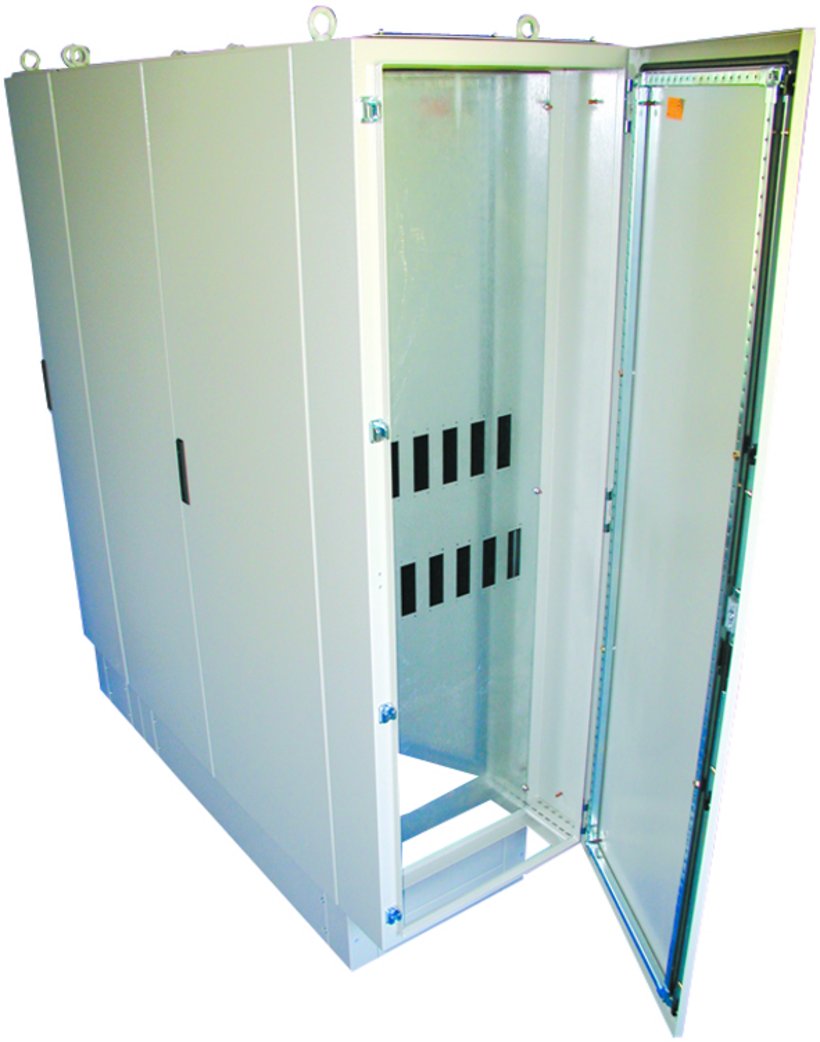

Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-1018-40-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-1118-40-07
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1118-40-17
Armoire Tôle d'acier H395, deux portes
Largeur
1000 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1218-40-07
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1218-40-17
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-6018-40-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-6018-40-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
600 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-8018-40-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
0395-8018-40-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55, IP56 optionnelle
Type 1, 12, 3R optionnelle
Type 1, 12, 3R optionnelle
Agrément
cULus
