Platine de montage raccourcie (pivotante)
Description du produit
Mise à la terre: Raccordement prévu

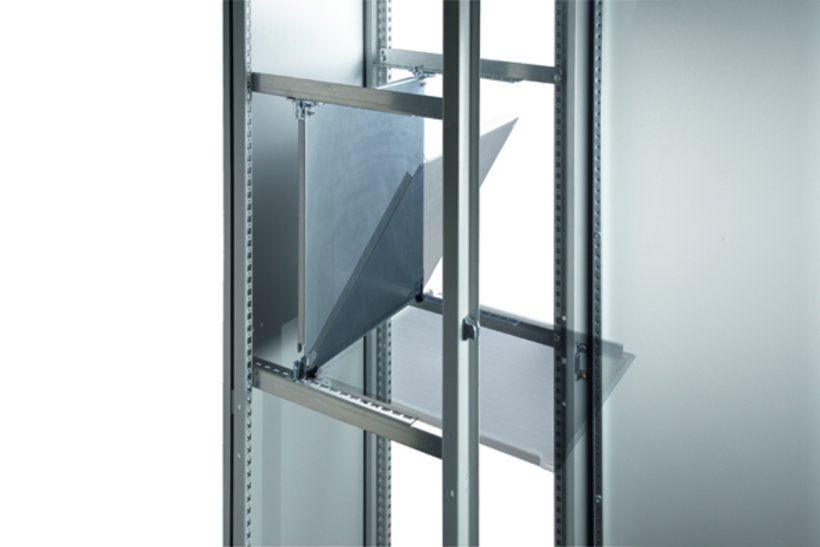

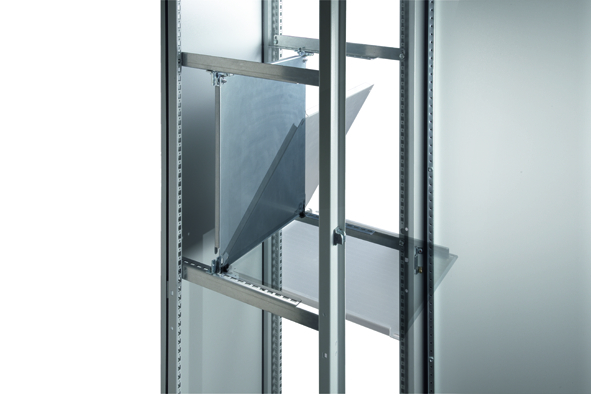

La platine de montage raccourcie peut être pivotée vers I`avant se qui rend les équipements situés derrière facilement accessibles.

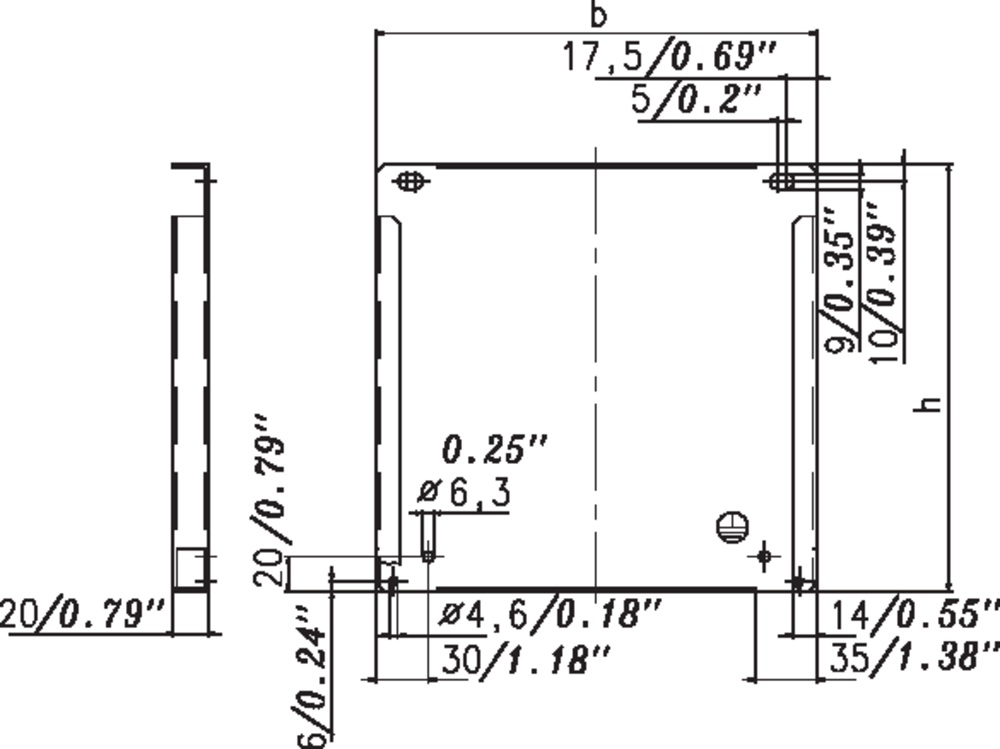

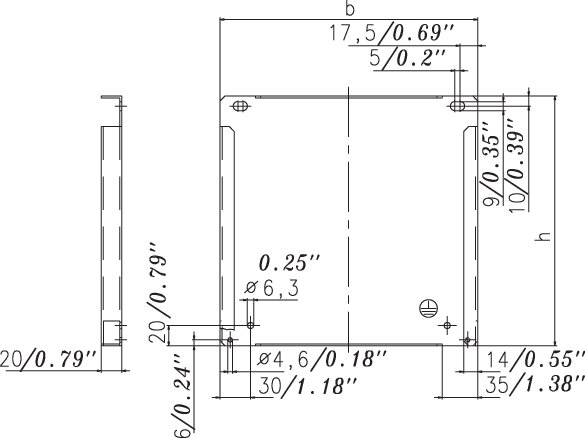

Caractéristiques techniques
-
PRODUCT NUMBER: 0396-5155-00-03
-
Dimension: Largeur : 513 mm Épaisseur : 553 mm Convient pour largeur : 600 mm
-
Finition: galvanisé
-
Matériau: Tôle d’acier
-
Poids: 5.1 kg
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Epaisseur de tôle: 2 mm
Remarque
- Attention : Les rails de montage verticaux ne sont nécessaires que pour le montage dans les armoires H390 et H370. Les platines de montage raccourcies peuvent être installées soit avec des supports centraux, soit avec des traverses centrales avec le système « häwa klick » éprouvé pour un engagement sûr de la platine de montage. Les traveses centrales offrent une plus grande commodité. Voir les différents jeux de fixation.
- 2 platines de montage raccourcie avec pièces de fixation pour la fixation au support central
- (8 supports centraux sont à commander séparément)
