0348-4018-00-13

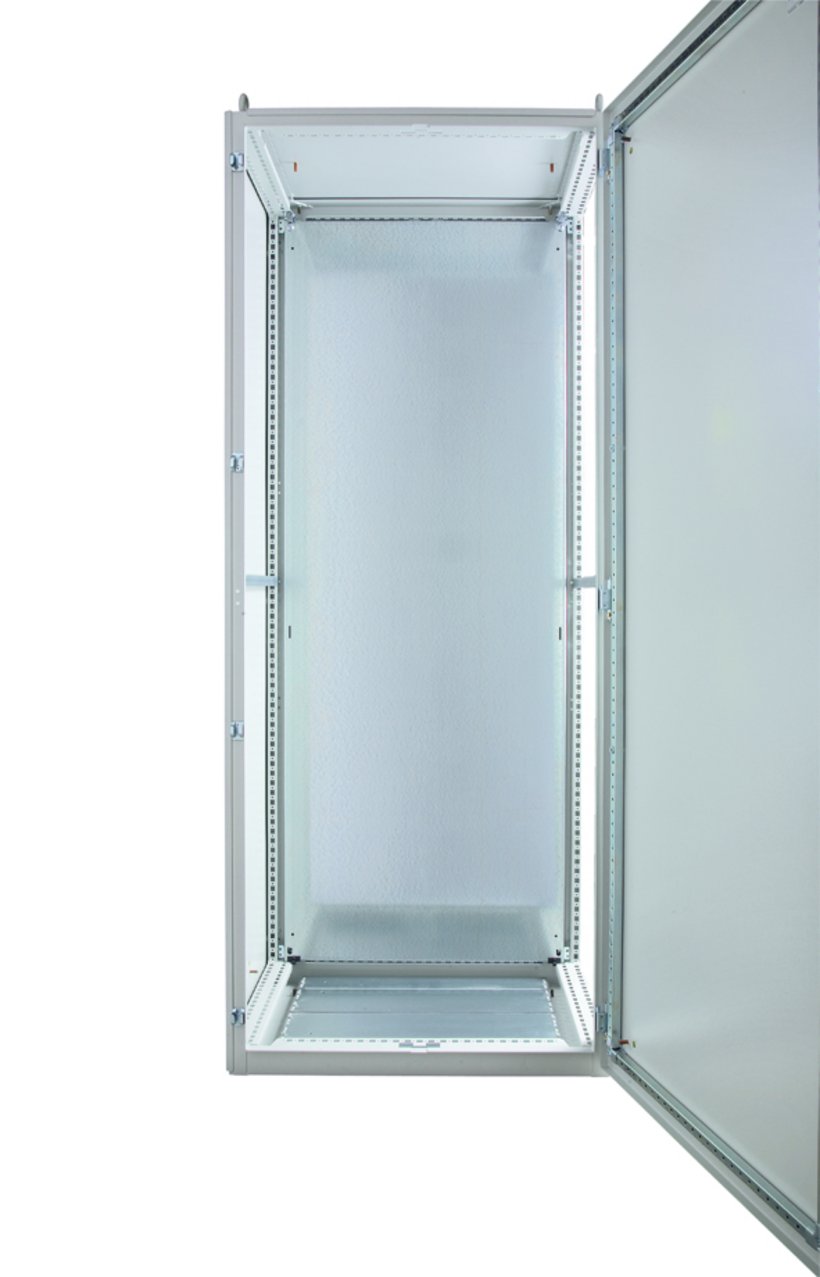

Platine de montage
- Réglable en profondeur
- "clic" häwa
- Bord C
Description du produit
Fixation sûre et rapide grâce à la fixation par encliquetage häwa "click" !

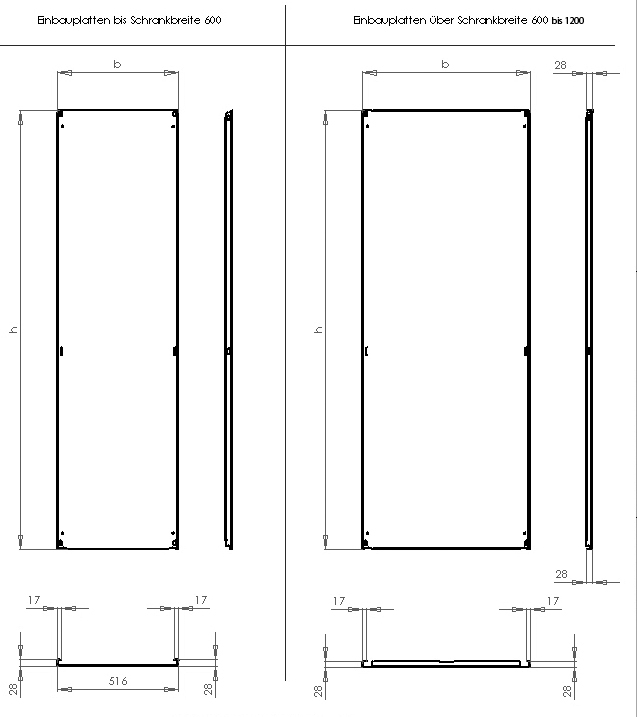

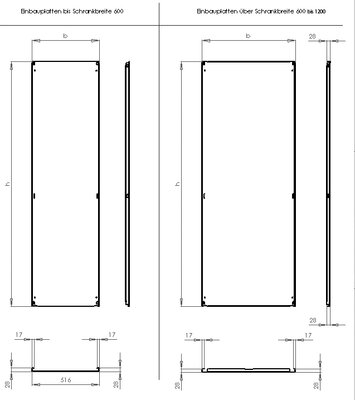

Plaque de montage jusqu’à une largeur d’armoire de 1200 mm avec bord C. Pour une largeur d’armoire de 1600/2000 mm, la plaque de montage sera renforcée par des profils en U.
Raccordement du conducteur de protection selon DIN NE 61439-1 avec vis pour conducteur de protection.
Caractéristiques techniques
-
PRODUCT NUMBER: 0348-4018-00-13
-
Dimension: Largeur : 316 mm Épaisseur : 1680 mm Convient pour largeur : 400 mm Convient pour hauteur : 1800 mm
-
Finition: galvanisé
-
Matériau: Tôle d’acier
-
Poids: 12.7 kg
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Epaisseur de tôle: 2.5 mm
Remarque
- Les instructions de montage sont incluses dans tous les modes d’emploi d’armoires H3X5 et H3X0.
- Pendant le transport ou l'utilisation dans des environnements difficiles (vibrations, chocs), veuillez fixer la platine de montage sur l'équerre de fixation inférieure avec une vis à embase crantée M8x16.
- Platine de montage complète avec jeu d‘équerres de fixation type 3080-711-91-06 avec goujon de mise à la terre.
0395-4018-50-07
Cellule pour câbles d'alimentation Tôle d'acier H395
Largeur
400 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-4018-60-07
Cellule pour câbles d'alimentation Tôle d'acier H395
Largeur
400 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
